工业拉手 M3

m3.pdf

工业拉手 M3

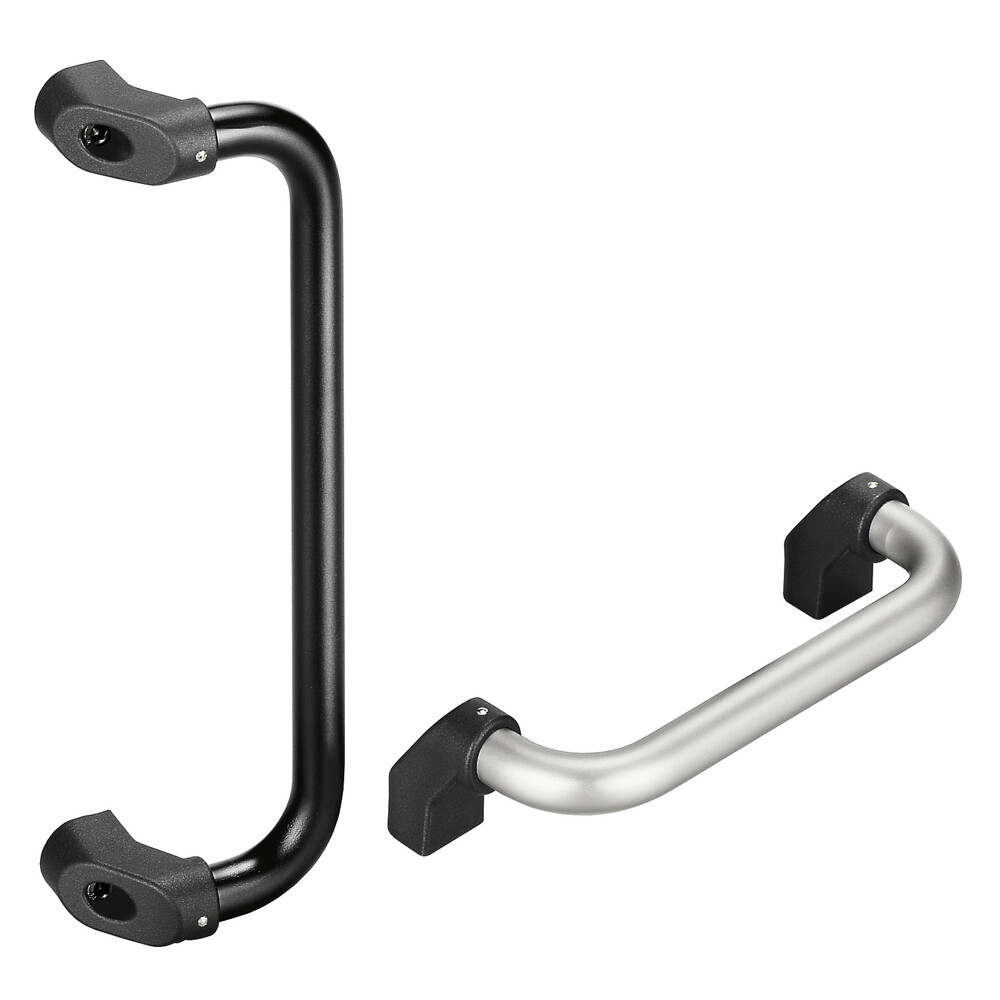

从前面用螺栓安装的弯形机器拉手。

材料和表面处理：
由圆形铝 AlMgSI 0.5 制成的 Ø20 或 Ø30 的连接弓；两色规格。或者黑色粉末涂层。

供货范围：
包括内六角螺丝 M8x30 或 M10x45 DIN 912 的黑色镀锌圆柱头螺钉（不含六价铬）和带垫圈 DIN 125 的镀锌螺母 DIN 934。

承受重量：
至少 800 N。

版 M3-20

Technical drawing

M3-20
測量單位
	類型
A	阳极氧化铝，光泽，自然色商品編號	阳极氧化铝，有光泽，黑色商品編號	黑色粉末喷涂商品編號
A200	阳极氧化铝，光泽，自然色商品編號 M3-20.A200.11 3D+CAD	阳极氧化铝，有光泽，黑色商品編號 M3-20.A200.14 3D+CAD	黑色粉末喷涂商品編號 M3-20.A200.54 3D+CAD
A250	阳极氧化铝，光泽，自然色商品編號 M3-20.A250.11 3D+CAD	阳极氧化铝，有光泽，黑色商品編號 M3-20.A250.14 3D+CAD	黑色粉末喷涂商品編號 M3-20.A250.54 3D+CAD
A300	阳极氧化铝，光泽，自然色商品編號 M3-20.A300.11 3D+CAD	阳极氧化铝，有光泽，黑色商品編號 M3-20.A300.14 3D+CAD	黑色粉末喷涂商品編號 M3-20.A300.54 3D+CAD
A350	阳极氧化铝，光泽，自然色商品編號 M3-20.A350.11 3D+CAD	阳极氧化铝，有光泽，黑色商品編號 M3-20.A350.14 3D+CAD	黑色粉末喷涂商品編號 M3-20.A350.54 3D+CAD
A400	阳极氧化铝，光泽，自然色商品編號 M3-20.A400.11 3D+CAD	阳极氧化铝，有光泽，黑色商品編號 M3-20.A400.14 3D+CAD	黑色粉末喷涂商品編號 M3-20.A400.54 3D+CAD

版 M3-30

Technical drawing

M3-30
測量單位
	類型
A	阳极氧化铝，光泽，自然色商品編號	阳极氧化铝，有光泽，黑色商品編號	黑色粉末喷涂商品編號
A300	阳极氧化铝，光泽，自然色商品編號 M3-30.A300.11 3D+CAD	阳极氧化铝，有光泽，黑色商品編號 M3-30.A300.14 3D+CAD	黑色粉末喷涂商品編號 M3-30.A300.54 3D+CAD
A400	阳极氧化铝，光泽，自然色商品編號 M3-30.A400.11 3D+CAD	阳极氧化铝，有光泽，黑色商品編號 M3-30.A400.14 3D+CAD	黑色粉末喷涂商品編號 M3-30.A400.54 3D+CAD
