可插接在一起的机器拉手 系统带可变的 手柄高度,坚固规格。
材料和 表面规格:
铝 硬模铸造 AlSiCu 12 拉手柄。拉手条,由铝、铝镁硅合金 0.5 挤压制成,黑色粉末冶金涂层,半光泽,精细结构。
设计优点:
可变的长度以及拉手高度 两个手柄可以具有不同的 拧紧尺寸。
供货范围:
正面固定的标准规格中 包括 不锈钢内六角圆柱头螺栓 M10x90 DIN 912,螺母 DIN 934 和垫片 DIN 125。
承受重量:
至少 800 N。
測量單位
|
||||
---|---|---|---|---|
描述 | ||||
A | L | H |

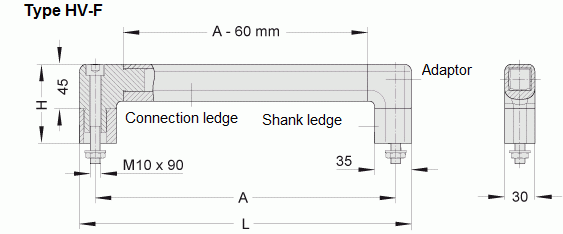

型号 HV-F 正面固定
商品編號 |
型号 HV-R 背面固定
商品編號 |
A | L | H |
型号 HV-F 正面固定
商品編號 |
型号 HV-R 背面固定
商品編號 |
---|---|---|---|---|
A 300 | L 330 | H 80 |
型号 HV-F 正面固定
商品編號 HV-30.F300.080.080.54 3D+CAD |
型号 HV-R 背面固定
商品編號 HV-30.R300.080.080.54 3D+CAD |
A 400 | L 430 | H 80 |
型号 HV-F 正面固定
商品編號 HV-30.F400.080.080.54 3D+CAD |
型号 HV-R 背面固定
商品編號 HV-30.R400.080.080.54 3D+CAD |
A 500 | L 530 | H 80 |
型号 HV-F 正面固定
商品編號 HV-30.F500.080.080.54 3D+CAD |
型号 HV-R 背面固定
商品編號 HV-30.R500.080.080.54 3D+CAD |
A 600 | L 630 | H 80 |
型号 HV-F 正面固定
商品編號 HV-30.F600.080.080.54 3D+CAD |
型号 HV-R 背面固定
商品編號 HV-30.R600.080.080.54 3D+CAD |
A 700 | L 730 | H 80 |
型号 HV-F 正面固定
商品編號 HV-30.F700.080.080.54 3D+CAD |
型号 HV-R 背面固定
商品編號 HV-30.R700.080.080.54 3D+CAD |
请将所需的孔间距A和希望的高度H添加到订购编号(最低高度=70mm)。
面板固定装置拉手 折射率 = F*
孔距 A = 355 mm
手柄腿高度 1 H = 110 mm
手柄腿高度 2 H = 90 mm
商品号 HV-30.F355.110.090.54
* 注:附件从后面看, 折射率 = R
