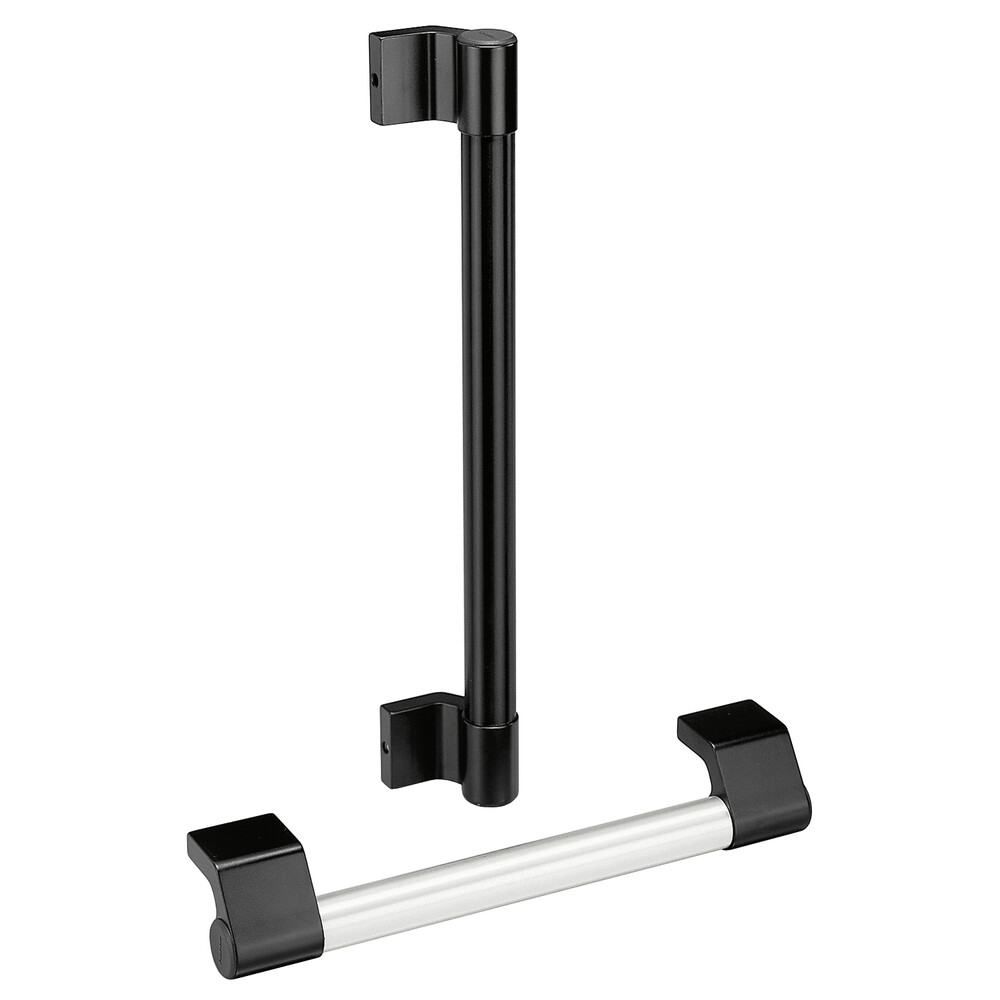

如同拉手系统 W1,不过,手柄较宽。 该系统也可以整个提供预先安装好的拉手,或者拉手柄、管子 作为单个部件供货。
材料和表面处理:
由铝、铝镁硅合金 0.5 挤压制成的拉手柄 ,亚光 黑色,经过阳极氧化处理。尼龙拉手柄,玻璃纤维增强,黑色, 精细结构的外表面。连接管,ø30x1,5 mm 铝、铝镁硅合金 0.5 制成,经过精磨加工,经过阳极氧化处理,有两种颜色规格以及 带波纹状黑色塑料套,或者黑色,粉末冶金涂层, 精细结构。可选择全钢,亚光,镀铬的连接管。
设计特征:
用作连接手柄时,适用于任意拉手长度。固定 和防溅水渗入的管支座。
特殊规格:
所需的拉手长度请另行咨询。
承受重量:
至少 1000 N。
測量單位
|
|||||
---|---|---|---|---|---|
類型 | |||||
A | L |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
黑色粉末喷涂
商品編號 |
鋁與波紋塑料塗層
商品編號 |
A | L |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
黑色粉末喷涂
商品編號 |
鋁與波紋塑料塗層
商品編號 |
---|---|---|---|---|---|
A 200 | L 250 |
铝阳极氧化天然
商品編號 W5-30.R200.S01 3D+CAD |
陽極氧化鋁黑
商品編號 W5-30.R200.S04 3D+CAD |
黑色粉末喷涂
商品編號 W5-30.R200.S54 3D+CAD |
鋁與波紋塑料塗層
商品編號 W5-30.R200.S63 3D+CAD |
A 250 | L 300 |
铝阳极氧化天然
商品編號 W5-30.R250.S01 3D+CAD |
陽極氧化鋁黑
商品編號 W5-30.R250.S04 3D+CAD |
黑色粉末喷涂
商品編號 W5-30.R250.S54 3D+CAD |
鋁與波紋塑料塗層
商品編號 W5-30.R250.S63 3D+CAD |
A 300 | L 350 |
铝阳极氧化天然
商品編號 W5-30.R300.S01 3D+CAD |
陽極氧化鋁黑
商品編號 W5-30.R300.S04 3D+CAD |
黑色粉末喷涂
商品編號 W5-30.R300.S54 3D+CAD |
鋁與波紋塑料塗層
商品編號 W5-30.R300.S63 3D+CAD |
A 350 | L 400 |
铝阳极氧化天然
商品編號 W5-30.R350.S01 3D+CAD |
陽極氧化鋁黑
商品編號 W5-30.R350.S04 3D+CAD |
黑色粉末喷涂
商品編號 W5-30.R350.S54 3D+CAD |
鋁與波紋塑料塗層
商品編號 W5-30.R350.S63 3D+CAD |
A 400 | L 450 |
铝阳极氧化天然
商品編號 W5-30.R400.S01 3D+CAD |
陽極氧化鋁黑
商品編號 W5-30.R400.S04 3D+CAD |
黑色粉末喷涂
商品編號 W5-30.R400.S54 3D+CAD |
鋁與波紋塑料塗層
商品編號 W5-30.R400.S63 3D+CAD |
A 500 | L 550 |
铝阳极氧化天然
商品編號 W5-30.R500.S01 3D+CAD |
陽極氧化鋁黑
商品編號 W5-30.R500.S04 3D+CAD |
黑色粉末喷涂
商品編號 W5-30.R500.S54 3D+CAD |
鋁與波紋塑料塗層
商品編號 W5-30.R500.S63 3D+CAD |
A 600 | L 650 |
铝阳极氧化天然
商品編號 W5-30.R600.S01 3D+CAD |
陽極氧化鋁黑
商品編號 W5-30.R600.S04 3D+CAD |
黑色粉末喷涂
商品編號 W5-30.R600.S54 3D+CAD |
鋁與波紋塑料塗層
商品編號 W5-30.R600.S63 3D+CAD |
单个部件 | 颜色 | 商品編號 |
---|
单个部件 | 颜色 | 商品編號 |
---|---|---|
单个部件 拉手柄,右侧 | 颜色 黑色 | 商品編號 W5-30.RR50.14 |
单个部件 拉手柄,左侧 | 颜色 黑色 | 商品編號 W5-30.LR50.14 |
单个部件 管 1m,Ø 30 x 1.5 | 颜色 天然 | 商品編號 W1-30.001.01 |
单个部件 连接柄 | 颜色 黑色 | 商品編號 W1-30.VR25.14 |
