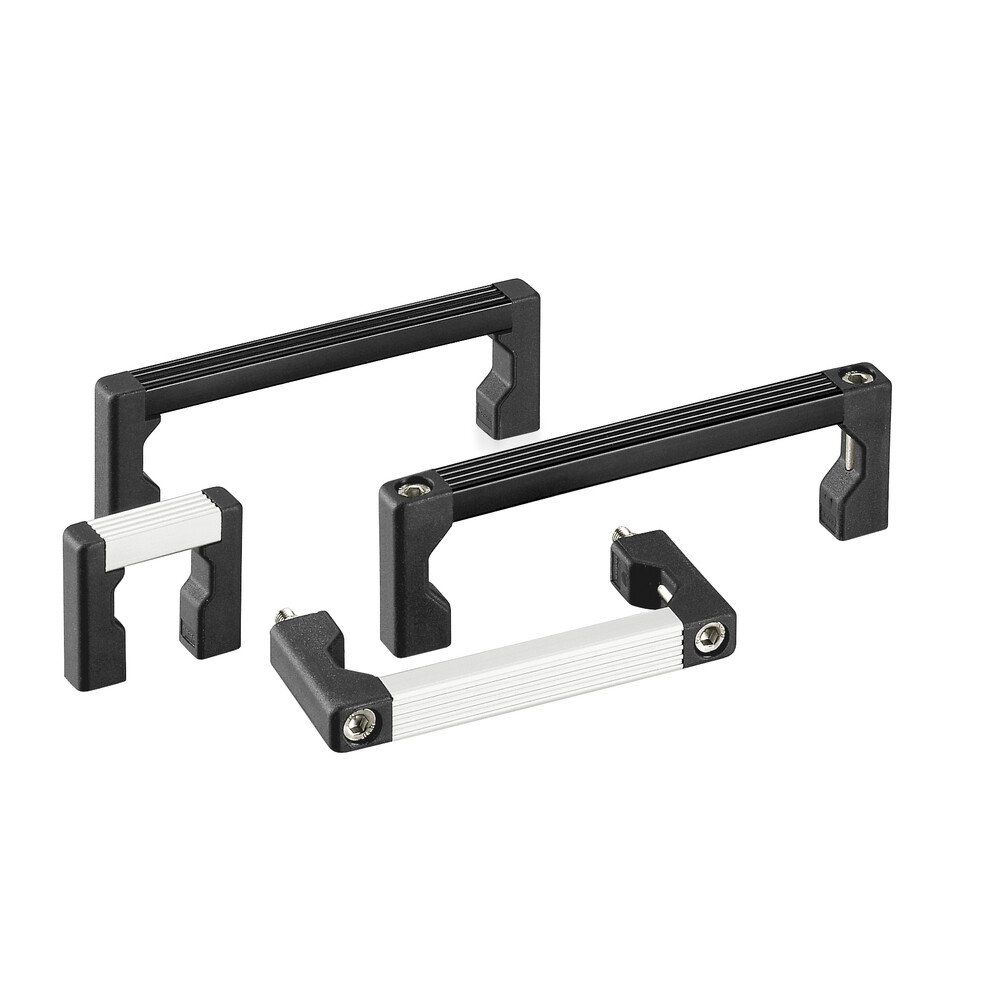

工业拉手 UG-02, UG-03, UG-04

Rohde 公司的拉手系列 UG 具有通用用途。拉手条和手柄组装在一起。根据订单可以选择手柄内无或者配备全钢加强件的型号，最终还是要根据最高的可承重负载的要求而定。

材料：
铝型材管形拉手条。由可承重负载的尼龙拉手柄，玻璃纤维增强，精细结构（具体细节参见规格）。

表面处理：
拉手条，去光泽，天然色或者黑色，经过阳极氧化处理。

规格：

型号 UG-02
带黄铜螺纹衬套。每个拉手可承重负载 200 N。

型号 UG-03
带整根镀锌的钢心。承受重量：至少 500 N。

型号 UG-04
从前面用螺栓安装，全钢夹片加固。承受重量：至少 500 N。

供货包括不锈钢内六角圆柱头螺栓 M5 x 45 DIN 912 和镀锌自攻棘轮齿螺母。

提示：
所需的其他拉手长度请另行咨询。已改装拉手条和手柄。

拉手，19" – 面板是指：
HE = 高度单元
1HE = 44.45 mm = 1 6/8"
面板高度 = HE x 44.45 – 0.8 mm。

版 UG-02

Technical drawing

UG-02
測量單位
			阳极氧化规格
A	L	H	铝阳极氧化天然商品編號	陽極氧化鋁黑商品編號
A29	L43	H43,5 (1HE)	铝阳极氧化天然商品編號 UG-02.029.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.029.04 3D+CAD
A55	L69	H88,1 (2HE)	铝阳极氧化天然商品編號 UG-02.055.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.055.04 3D+CAD
A73,5	L87,5	H88,1 (2HE)	铝阳极氧化天然商品編號 UG-02.073.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.073.04 3D+CAD
A88	L102	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-02.088.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.088.04 3D+CAD
A100	L114	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-02.100.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.100.04 3D+CAD
A118	L132	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-02.118.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.118.04 3D+CAD
A120	L134	H177,0 (4HE)	铝阳极氧化天然商品編號 UG-02.120.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.120.04 3D+CAD
A162,5	L176,5	H177,0 (4HE)	铝阳极氧化天然商品編號 UG-02.162.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.162.04 3D+CAD
A180	L194	H221,5 (5HE)	铝阳极氧化天然商品編號 UG-02.180.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.180.04 3D+CAD
A235	L249	H266,0 (6HE)	铝阳极氧化天然商品編號 UG-02.235.01 3D+CAD	陽極氧化鋁黑商品編號 UG-02.235.04 3D+CAD

版 UG-03

Technical drawing

UG-03
測量單位
			阳极氧化规格
A	L	H	铝阳极氧化天然商品編號	陽極氧化鋁黑商品編號
A55	L65	H88,1 (2HE)	铝阳极氧化天然商品編號 UG-03.055.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.055.04 3D+CAD
A77,5	L87,5	H88,1 (2HE)	铝阳极氧化天然商品編號 UG-03.077.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.077.04 3D+CAD
A88	L98	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-03.088.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.088.04 3D+CAD
A100	L110	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-03.100.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.100.04 3D+CAD
A120	L130	H177,0 (4HE)	铝阳极氧化天然商品編號 UG-03.120.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.120.04 3D+CAD
A122	L132	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-03.122.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.122.04 3D+CAD
A166,5	L176,5	H177,0 (4HE)	铝阳极氧化天然商品編號 UG-03.166.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.166.04 3D+CAD
A180	L190	H221,5 (5HE)	铝阳极氧化天然商品編號 UG-03.180.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.180.04 3D+CAD
A235	L245	H266,0 (6HE)	铝阳极氧化天然商品編號 UG-03.235.01 3D+CAD	陽極氧化鋁黑商品編號 UG-03.235.04 3D+CAD

版 UG-04

Technical drawing

UG-04
測量單位
			阳极氧化规格
A	L	H	铝阳极氧化天然商品編號	陽極氧化鋁黑商品編號
A55	L70	H88,1 (2HE)	铝阳极氧化天然商品編號 UG-04.055.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.055.04 3D+CAD
A72,5	L87,5	H88,1 (2HE)	铝阳极氧化天然商品編號 UG-04.072.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.072.04 3D+CAD
A88	L103	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-04.088.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.088.04 3D+CAD
A100	L115	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-04.100.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.100.04 3D+CAD
A117	L132	H132,5 (3HE)	铝阳极氧化天然商品編號 UG-04.117.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.117.04 3D+CAD
A120	L135	H177,0 (4HE)	铝阳极氧化天然商品編號 UG-04.120.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.120.04 3D+CAD
A161,5	L176,5	H177,0 (4HE)	铝阳极氧化天然商品編號 UG-04.161.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.161.04 3D+CAD
A180	L195	H221,5 (5HE)	铝阳极氧化天然商品編號 UG-04.180.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.180.04 3D+CAD
A235	L250	H266,0 (6HE)	铝阳极氧化天然商品編號 UG-04.235.01 3D+CAD	陽極氧化鋁黑商品編號 UG-04.235.04 3D+CAD

Zubehör

单个部件	颜色	商品編號
单个部件拉手柄，1 个	颜色—	商品編號 UG-02.000.84 UG-03.000.84 UG-04.000.84
单个部件拉手条，1 m	颜色天然	商品編號 UG-RS.001.01
单个部件拉手条，1 m	颜色黑	商品編號 UG-RS.001.04
