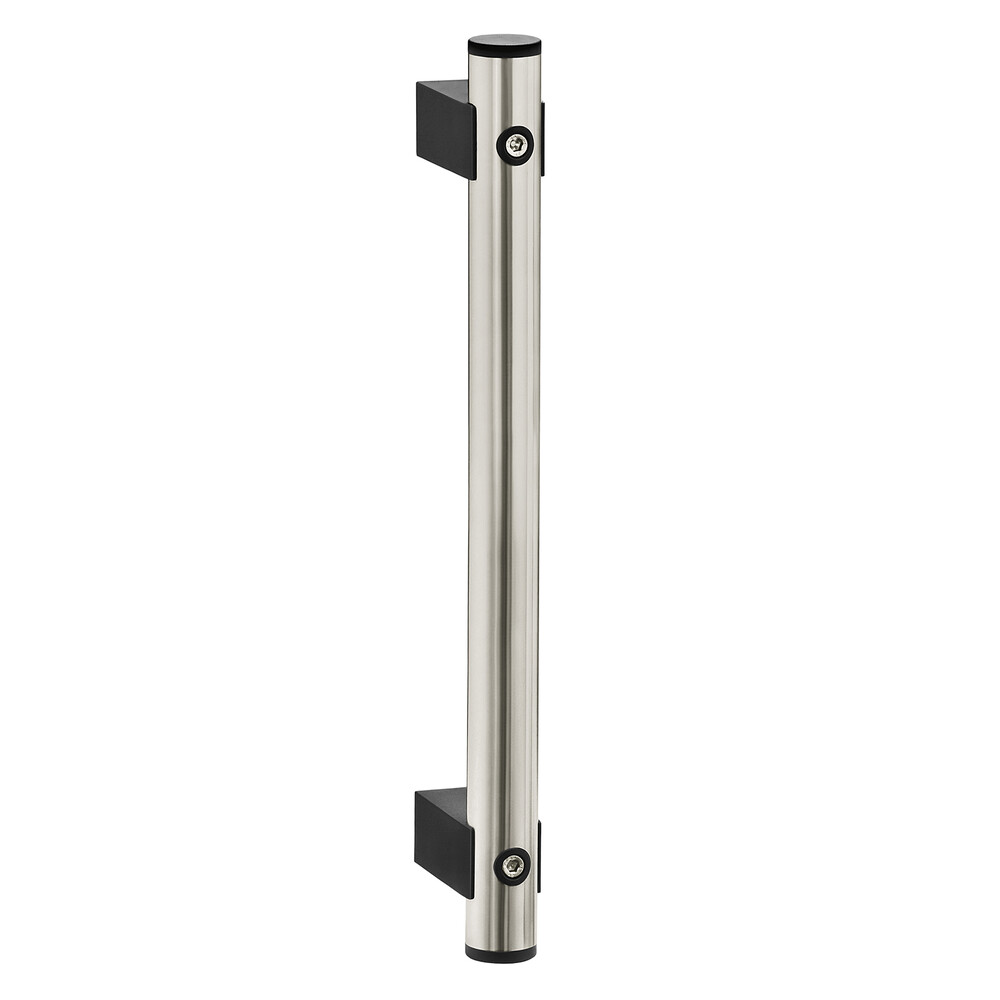

工业拉手 U5

u5.pdf

工业拉手 U5

材料和表面处理：
管子 ø30x1.5 mm 铝、铝镁硅合金 0.5，天然色，经过阳极氧化处理，或者黑色，粉末冶金涂层，精细结构。可选择不锈钢材料号 1.4301 经过精磨加工。

型号 U5-30.F
正面固定，采用不锈钢 M6x85 DIN 912 圆柱头螺栓，螺母 DIN 934 和垫片 DIN 125（在供货范围内）。尼龙 PA6 管支架和管罩，玻璃纤维增强，黑色，半光泽，精细结构。

型号 U5-30.R
背面用镀锌的钢制插入件固定。其他部件如同型号 U5-30.F

特殊规格：
所需的拉手长度请另行咨询。

承受重量：
至少 1000 N。

版 F

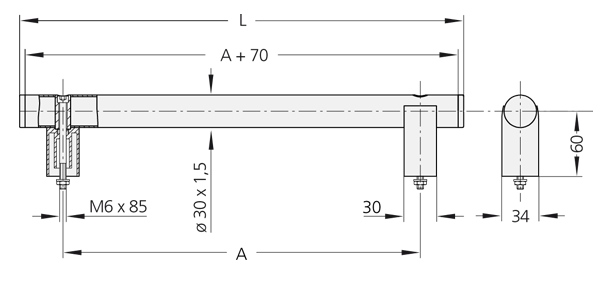

Technical drawing

F
測量單位
		類型
A	L	铝阳极氧化天然商品編號	拋光不銹鋼商品編號	黑色粉末喷涂商品編號
A200	L280	铝阳极氧化天然商品編號 U5-30.F200.01 3D+CAD	拋光不銹鋼商品編號 U5-30.F200.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.F200.54 3D+CAD
A250	L330	铝阳极氧化天然商品編號 U5-30.F250.01 3D+CAD	拋光不銹鋼商品編號 U5-30.F250.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.F250.54 3D+CAD
A300	L380	铝阳极氧化天然商品編號 U5-30.F300.01 3D+CAD	拋光不銹鋼商品編號 U5-30.F300.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.F300.54 3D+CAD
A350	L430	铝阳极氧化天然商品編號 U5-30.F350.01 3D+CAD	拋光不銹鋼商品編號 U5-30.F350.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.F350.54 3D+CAD
A400	L480	铝阳极氧化天然商品編號 U5-30.F400.01 3D+CAD	拋光不銹鋼商品編號 U5-30.F400.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.F400.54 3D+CAD
A500	L580	铝阳极氧化天然商品編號 U5-30.F500.01 3D+CAD	拋光不銹鋼商品編號 U5-30.F500.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.F500.54 3D+CAD

版 R

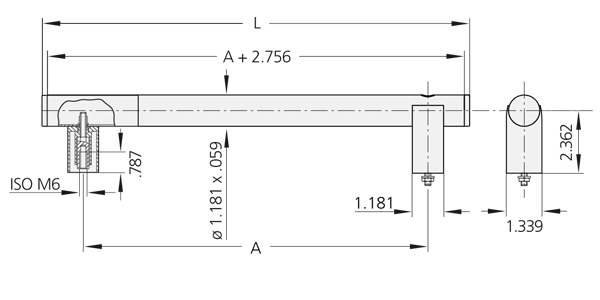

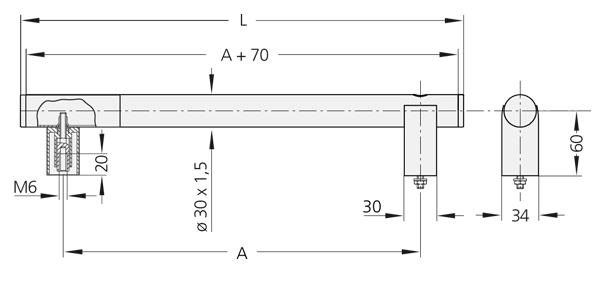

Technical drawing

R
測量單位
		類型
A	L	铝阳极氧化天然商品編號	拋光不銹鋼商品編號	黑色粉末喷涂商品編號
A200	L280	铝阳极氧化天然商品編號 U5-30.R200.01 3D+CAD	拋光不銹鋼商品編號 U5-30.R200.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.R200.54 3D+CAD
A250	L330	铝阳极氧化天然商品編號 U5-30.R250.01 3D+CAD	拋光不銹鋼商品編號 U5-30.R250.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.R250.54 3D+CAD
A300	L380	铝阳极氧化天然商品編號 U5-30.R300.01 3D+CAD	拋光不銹鋼商品編號 U5-30.R300.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.R300.54 3D+CAD
A350	L430	铝阳极氧化天然商品編號 U5-30.R350.01 3D+CAD	拋光不銹鋼商品編號 U5-30.R350.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.R350.54 3D+CAD
A400	L480	铝阳极氧化天然商品編號 U5-30.R400.01 3D+CAD	拋光不銹鋼商品編號 U5-30.R400.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.R400.54 3D+CAD
A500	L580	铝阳极氧化天然商品編號 U5-30.R500.01 3D+CAD	拋光不銹鋼商品編號 U5-30.R500.37 3D+CAD	黑色粉末喷涂商品編號 U5-30.R500.54 3D+CAD
