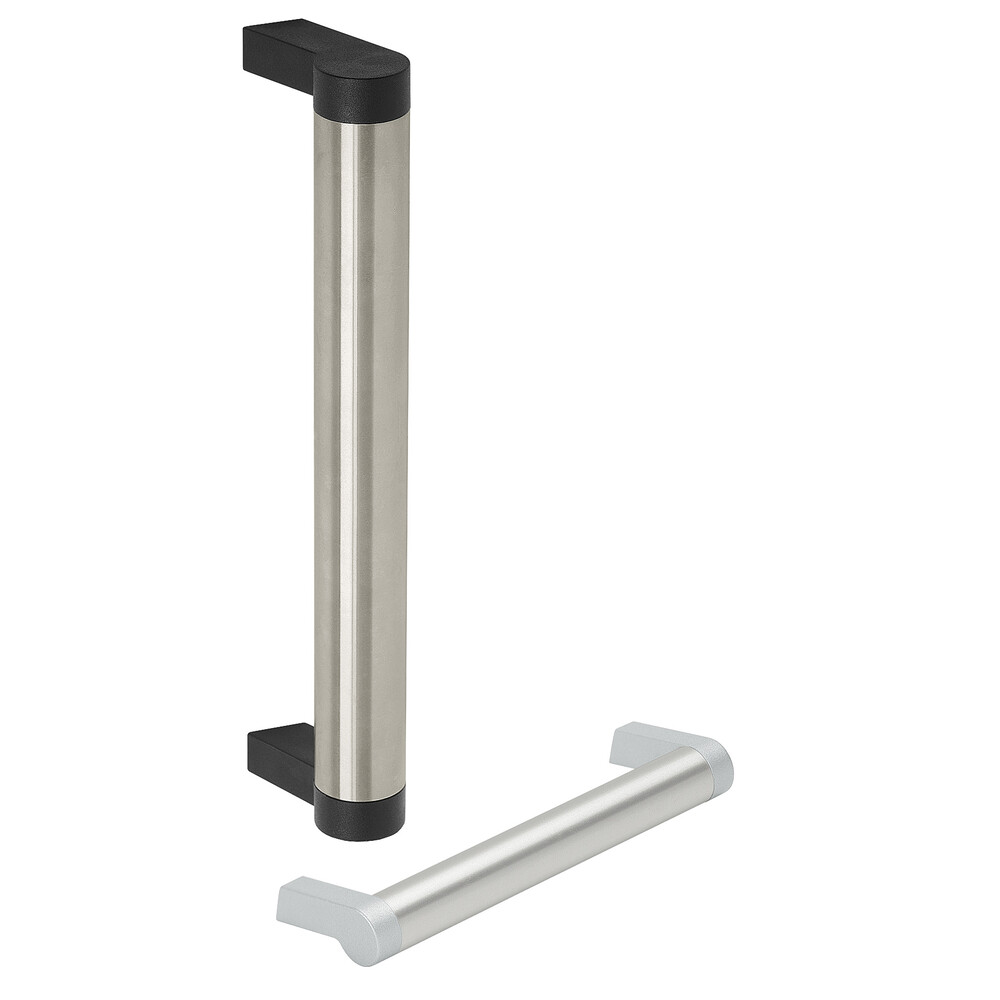

工业拉手 SR
现代工业设计中斜置的管状拉手。
材料和表面处理：
可承重负载的尼龙拉手柄，玻璃纤维增强， 精细结构，黑色或者铝金属颜色。黄铜螺纹接头。 铝、铝镁硅合金 0.5 材质的连接管，亚光，经过阳极氧化处理，或者不锈钢材质，材料号 1.4301，经过精磨加工。
设计的优点：
通过嵌位条将管子准确地卡在塑料销上。
特殊规格：
所需的拉手长度或其他的管子颜色请另行咨询。
承受重量：
至少 800 N。
版 SR-20
|
測量單位
|
||||
|---|---|---|---|---|
| 手柄连接件规格 | ||||
| A | L | 手柄腿颜色 |
铝阳极氧化天然
商品編號 |
拋光不銹鋼
商品編號 |
| A | L | 手柄腿颜色 |
铝阳极氧化天然
商品編號 |
拋光不銹鋼
商品編號 |
|---|---|---|---|---|
| A 150 | L 160 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-20.150.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-20.150.S37 3D+CAD |
| A 150 | L 160 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-20.150.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 200 | L 210 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-20.200.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-20.200.S37 3D+CAD |
| A 200 | L 210 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-20.200.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 250 | L 260 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-20.250.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-20.250.S37 3D+CAD |
| A 250 | L 260 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-20.250.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 300 | L 310 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-20.300.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-20.300.S37 3D+CAD |
| A 300 | L 310 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-20.300.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 350 | L 360 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-20.350.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-20.350.S37 3D+CAD |
| A 350 | L 360 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-20.350.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 400 | L 410 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-20.400.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-20.400.S37 3D+CAD |
| A 400 | L 410 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-20.400.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
版 SR-30
|
測量單位
|
||||
|---|---|---|---|---|
| 手柄连接件规格 | ||||
| A | L | 手柄腿颜色 |
铝阳极氧化天然
商品編號 |
拋光不銹鋼
商品編號 |
| A | L | 手柄腿颜色 |
铝阳极氧化天然
商品編號 |
拋光不銹鋼
商品編號 |
|---|---|---|---|---|
| A 150 | L 165 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.150.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.150.S37 3D+CAD |
| A 150 | L 165 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.150.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 200 | L 215 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.200.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.200.S37 3D+CAD |
| A 200 | L 215 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.200.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 250 | L 265 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.250.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.250.S37 3D+CAD |
| A 250 | L 265 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.250.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 300 | L 315 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.300.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.300.S37 3D+CAD |
| A 300 | L 315 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.300.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 350 | L 365 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.350.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.350.S37 3D+CAD |
| A 350 | L 365 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.350.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 400 | L 415 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.400.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.400.S37 3D+CAD |
| A 400 | L 415 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.400.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 500 | L 515 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.500.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.500.S37 3D+CAD |
| A 500 | L 515 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.500.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
| A 600 | L 615 | 手柄腿颜色 黑 |
铝阳极氧化天然
商品編號 SR-30.600.S01 3D+CAD |
拋光不銹鋼
商品編號 SR-30.600.S37 3D+CAD |
| A 600 | L 615 | 手柄腿颜色 天然 |
铝阳极氧化天然
商品編號 SR-30.600.N01 3D+CAD |
拋光不銹鋼
商品編號 — |
