工业拉手 RR

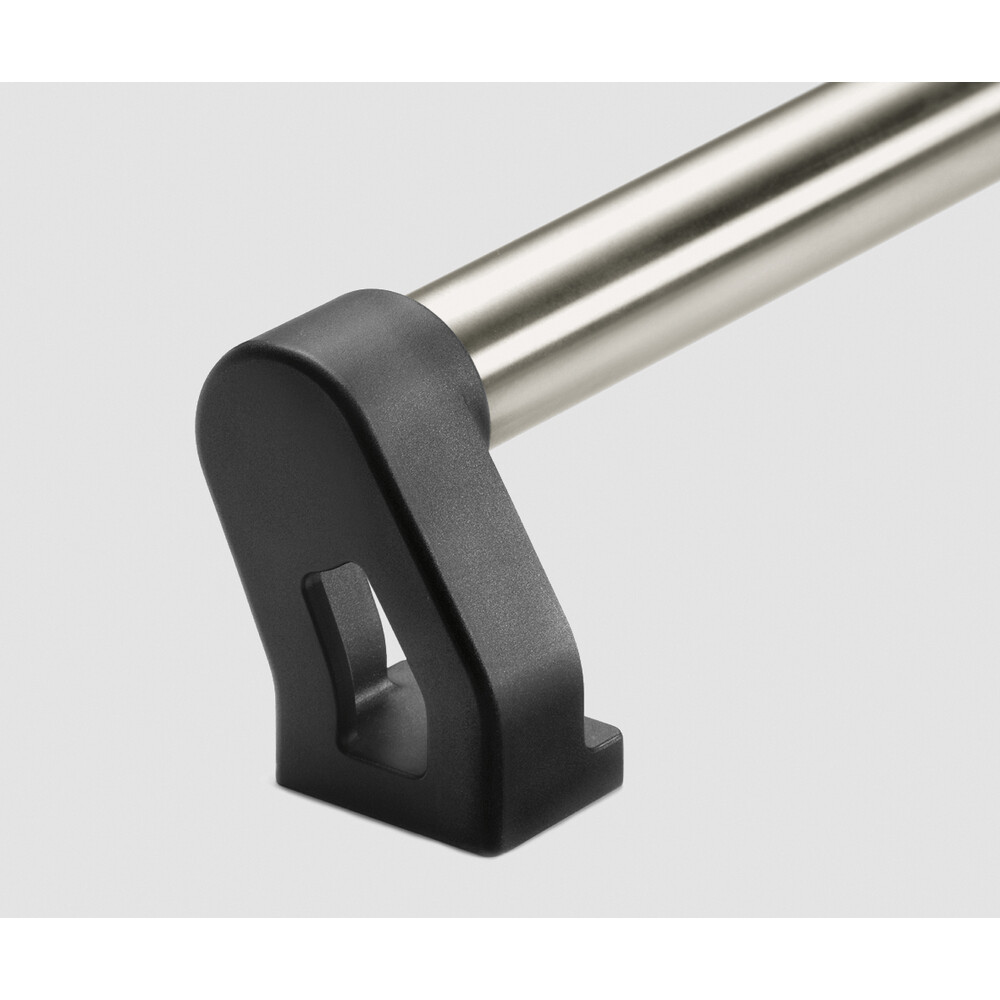

该 Rohde 公司产的拉手系列有 2 种规格大小，类似于拉手系列 RS，可以广泛地应用在机械制造和设备上。 带弯形手柄的派生型号 RR-30.A 也可以用在双门上。
材料：

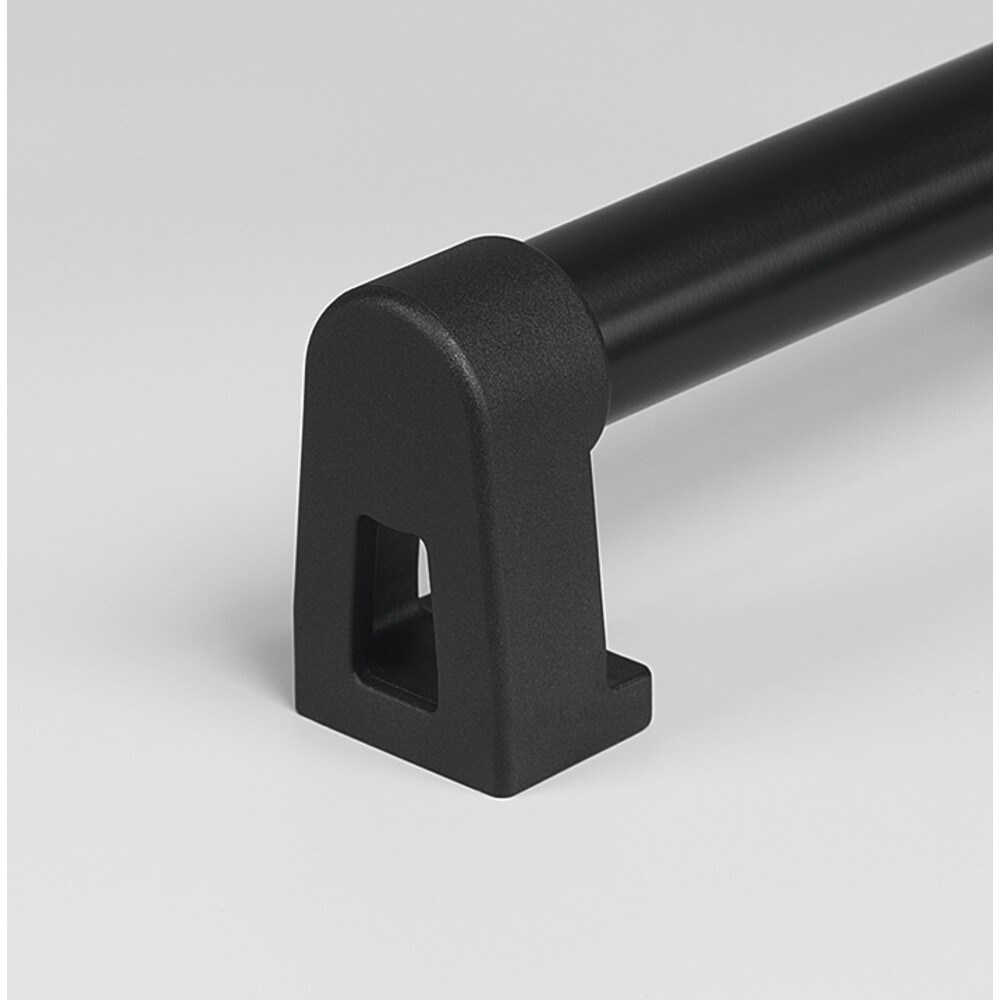

可承重负载的尼龙拉手柄，玻璃纤维增强，黑色，类似 RAL 9005，半光泽，精细结构。连接管，铝、铝镁硅合金 0.5 挤压制成。 可选不锈钢，材料号 1.4301，或者亚光，全钢，镀铬。
设计的优点：
拉手柄的管支架区域内有 4 个嵌位条。在压入圆管时， 将圆管完全嵌入其中，并使其安装在精确的位置上。
规格 A：
磨加工的铝质连接管，天然色，经过阳极氧化处理。

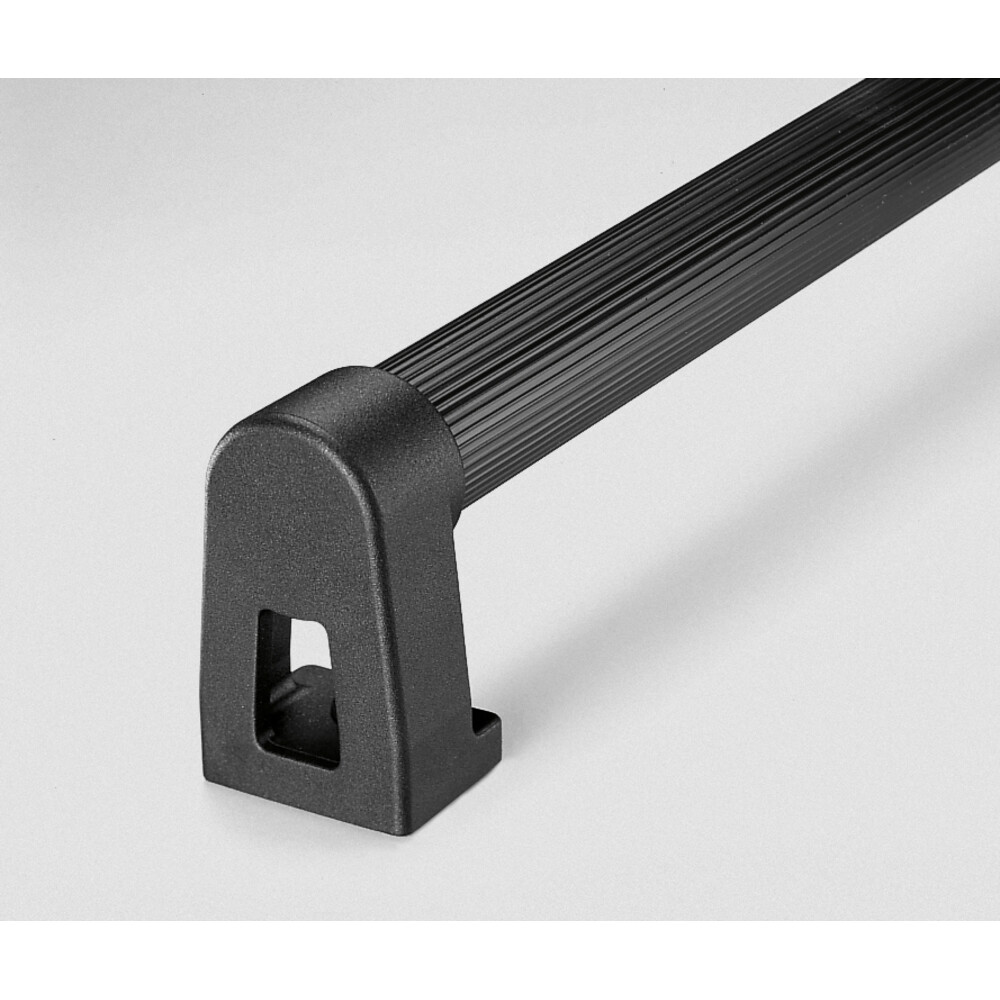

规格 B：
铝质连接管 呈波纹状的塑料套。
规格 C：

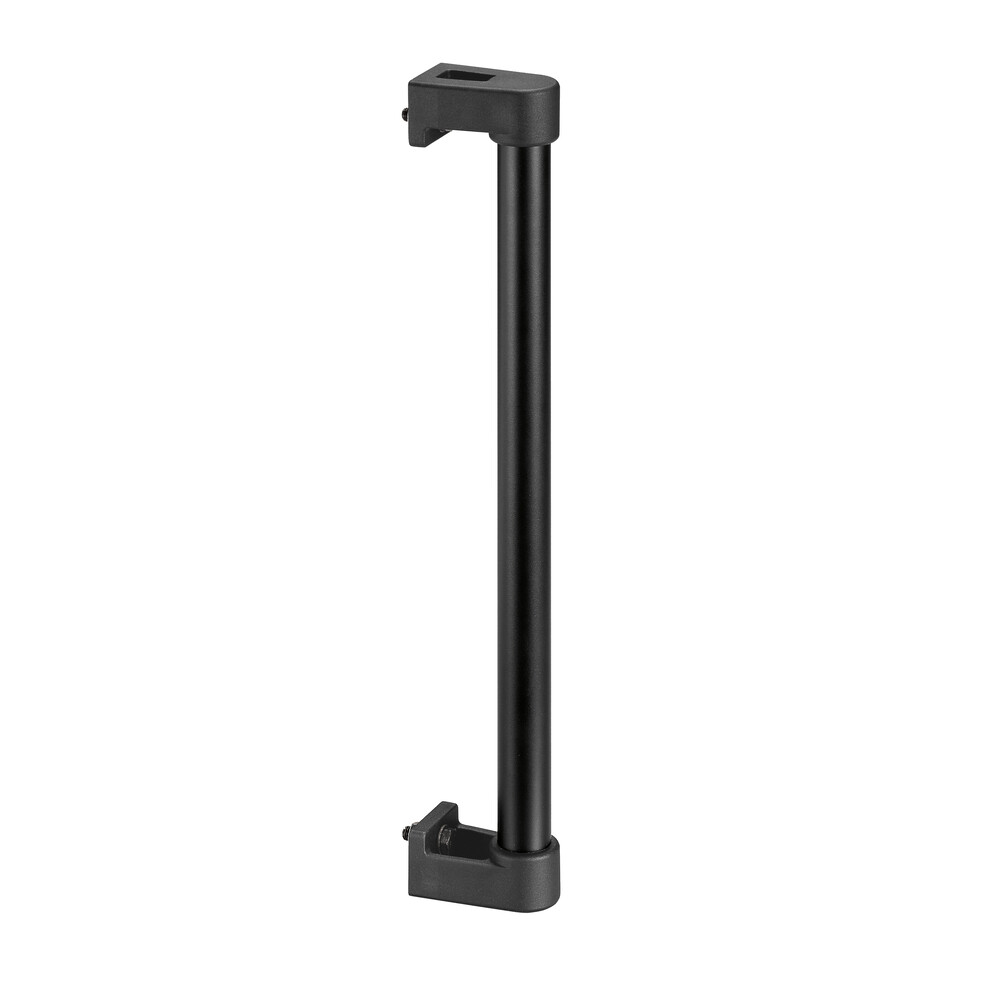

铝质连接管 黑色，粉末冶金涂层，精细结构。

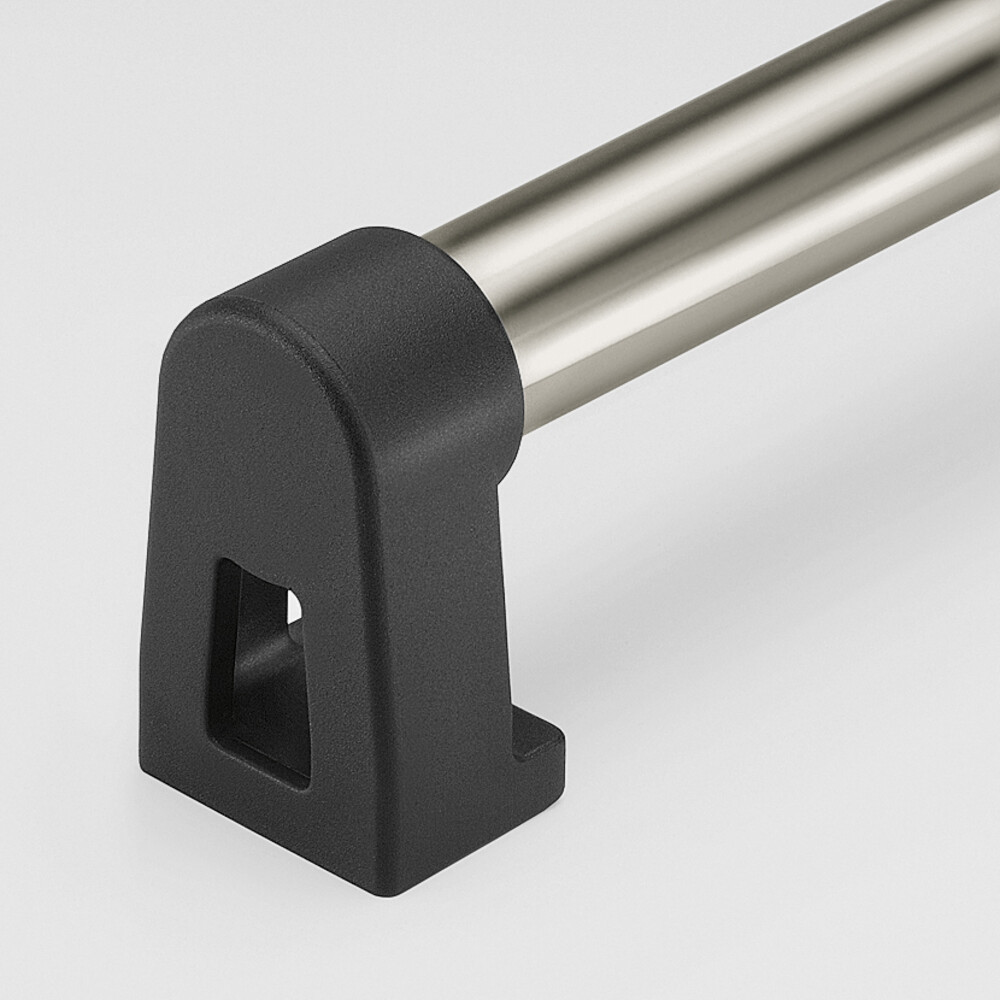

规格 D：

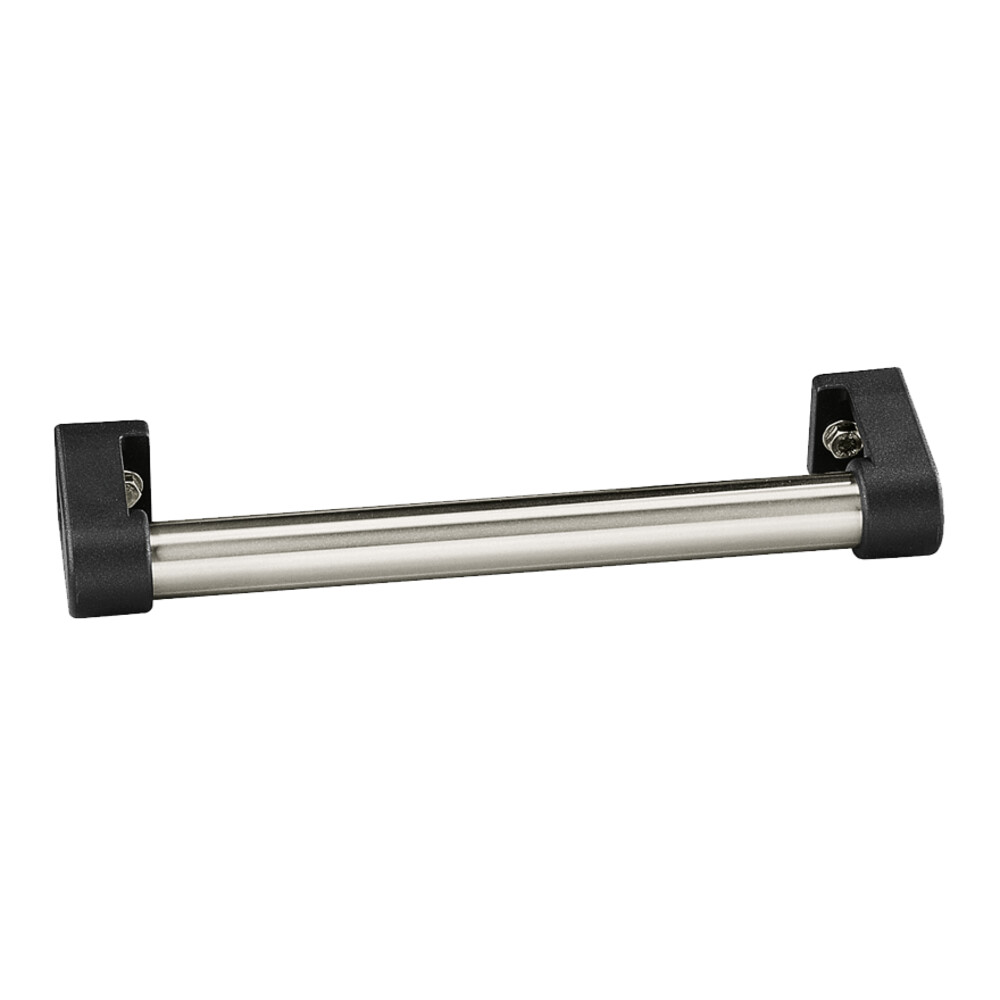

不锈钢连接管 经过精磨加工。
供货范围：
RR-20 包括黑色镀锌六角螺栓 M5x20 DIN 933 和镀锌的螺母 DIN 934 以及垫片 DIN 125。RR-30 同上，不过，带螺栓 M8x25。规格 D，不锈钢紧固件。
特殊规格：
所需的拉手长度请另行咨询。
承受重量：
至少 1000 N。
版 RR-20
|
測量單位
|
||||
|---|---|---|---|---|
| 類型 | ||||
| A | L |
陽極氧化
商品編號 |
鋁與波紋塑料塗層
商品編號 |
鋁粉塗黑色
商品編號 |
| A | L |
陽極氧化
商品編號 |
鋁與波紋塑料塗層
商品編號 |
鋁粉塗黑色
商品編號 |
|---|---|---|---|---|
| A 150 | L 184 |
陽極氧化
商品編號 RR-20.150.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.150.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.150.64 3D+CAD |
| A 200 | L 234 |
陽極氧化
商品編號 RR-20.200.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.200.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.200.64 3D+CAD |
| A 250 | L 284 |
陽極氧化
商品編號 RR-20.250.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.250.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.250.64 3D+CAD |
| A 300 | L 334 |
陽極氧化
商品編號 RR-20.300.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.300.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.300.64 3D+CAD |
| A 350 | L 384 |
陽極氧化
商品編號 RR-20.350.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.350.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.350.64 3D+CAD |
| A 400 | L 434 |
陽極氧化
商品編號 RR-20.400.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.400.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.400.64 3D+CAD |
| A 500 | L 534 |
陽極氧化
商品編號 RR-20.500.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.500.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.500.64 3D+CAD |
| A 600 | L 634 |
陽極氧化
商品編號 RR-20.600.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-20.600.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-20.600.64 3D+CAD |
版 RR-30
|
測量單位
|
|||||
|---|---|---|---|---|---|
| 類型 | |||||
| A | L |
拋光不銹鋼
商品編號 |
陽極氧化
商品編號 |
鋁與波紋塑料塗層
商品編號 |
鋁粉塗黑色
商品編號 |
| A | L |
拋光不銹鋼
商品編號 |
陽極氧化
商品編號 |
鋁與波紋塑料塗層
商品編號 |
鋁粉塗黑色
商品編號 |
|---|---|---|---|---|---|
| A 150 | L 200 |
拋光不銹鋼
商品編號 RR-30.150.37 3D+CAD |
陽極氧化
商品編號 RR-30.150.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.150.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.150.64 3D+CAD |
| A 200 | L 250 |
拋光不銹鋼
商品編號 RR-30.200.37 3D+CAD |
陽極氧化
商品編號 RR-30.200.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.200.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.200.64 3D+CAD |
| A 250 | L 300 |
拋光不銹鋼
商品編號 RR-30.250.37 3D+CAD |
陽極氧化
商品編號 RR-30.250.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.250.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.250.64 3D+CAD |
| A 300 | L 350 |
拋光不銹鋼
商品編號 RR-30.300.37 3D+CAD |
陽極氧化
商品編號 RR-30.300.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.300.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.300.64 3D+CAD |
| A 350 | L 400 |
拋光不銹鋼
商品編號 RR-30.350.37 3D+CAD |
陽極氧化
商品編號 RR-30.350.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.350.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.350.64 |
| A 400 | L 450 |
拋光不銹鋼
商品編號 RR-30.400.37 3D+CAD |
陽極氧化
商品編號 RR-30.400.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.400.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.400.64 3D+CAD |
| A 500 | L 550 |
拋光不銹鋼
商品編號 RR-30.500.37 3D+CAD |
陽極氧化
商品編號 RR-30.500.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.500.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.500.64 3D+CAD |
| A 600 | L 650 |
拋光不銹鋼
商品編號 RR-30.600.37 3D+CAD |
陽極氧化
商品編號 RR-30.600.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.600.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.600.64 3D+CAD |
版 RR-30.A
|
測量單位
|
||||
|---|---|---|---|---|
| 類型 | ||||
| A | L |
陽極氧化
商品編號 |
鋁與波紋塑料塗層
商品編號 |
鋁粉塗黑色
商品編號 |
| A | L |
陽極氧化
商品編號 |
鋁與波紋塑料塗層
商品編號 |
鋁粉塗黑色
商品編號 |
|---|---|---|---|---|
| A 150 | L 200 |
陽極氧化
商品編號 RR-30.A150.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A150.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A150.64 3D+CAD |
| A 200 | L 250 |
陽極氧化
商品編號 RR-30.A200.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A200.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A200.64 3D+CAD |
| A 250 | L 300 |
陽極氧化
商品編號 RR-30.A250.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A250.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A250.64 3D+CAD |
| A 300 | L 350 |
陽極氧化
商品編號 RR-30.A300.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A300.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A300.64 3D+CAD |
| A 350 | L 400 |
陽極氧化
商品編號 RR-30.A350.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A350.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A350.64 3D+CAD |
| A 400 | L 450 |
陽極氧化
商品編號 RR-30.A400.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A400.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A400.64 3D+CAD |
| A 500 | L 550 |
陽極氧化
商品編號 RR-30.A500.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A500.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A500.64 3D+CAD |
| A 600 | L 650 |
陽極氧化
商品編號 RR-30.A600.62 3D+CAD |
鋁與波紋塑料塗層
商品編號 RR-30.A600.63 3D+CAD |
鋁粉塗黑色
商品編號 RR-30.A600.64 3D+CAD |
| 產品類型 | ||||
|---|---|---|---|---|
| 文章 | Version |
RR-20
商品編號 |
RR-30
商品編號 |
RR-30.A
商品編號 |
| 文章 | Version |
RR-20
商品編號 |
RR-30
商品編號 |
RR-30.A
商品編號 |
|---|---|---|---|---|
| 文章 弯形的拉手柄，左右两侧，带固定件 | Version 左 |
RR-20
商品編號 — |
RR-30
商品編號 — |
RR-30.A
商品編號 RR-30.AL000.84 |
| 文章 弯形的拉手柄，左右两侧，带固定件 | Version 右 |
RR-20
商品編號 — |
RR-30
商品編號 — |
RR-30.A
商品編號 RR-30.AR000.84 |
| 文章 弯形的拉手柄，左右两侧，无固定件 | Version 左 |
RR-20
商品編號 — |
RR-30
商品編號 — |
RR-30.A
商品編號 RR-30.ALOWS.84 |
| 文章 弯形的拉手柄，左右两侧，无固定件 | Version 右 |
RR-20
商品編號 — |
RR-30
商品編號 — |
RR-30.A
商品編號 RR-30.AROWS.84 |
| 文章 拉手柄，1 个，带固定件 | Version — |
RR-20
商品編號 RR-20.000.84 |
RR-30
商品編號 RR-30.000.84 |
RR-30.A
商品編號 — |
| 文章 拉手柄，1 个，无固定件 | Version — |
RR-20
商品編號 RR-20.0WS.84 |
RR-30
商品編號 RR-30.0WS.84 |
RR-30.A
商品編號 — |
| 文章 铝质连接管，1m，规格 A | Version — |
RR-20
商品編號 RR-20.001.01 |
RR-30
商品編號 RR-30.001.01 |
RR-30.A
商品編號 — |
