按钮外壳 TG1S
Flat switch housing.
Material and surface:
Housing made of aluminium AlMgSi 0.5; bead blasted and natural or black anodized.
Design features:

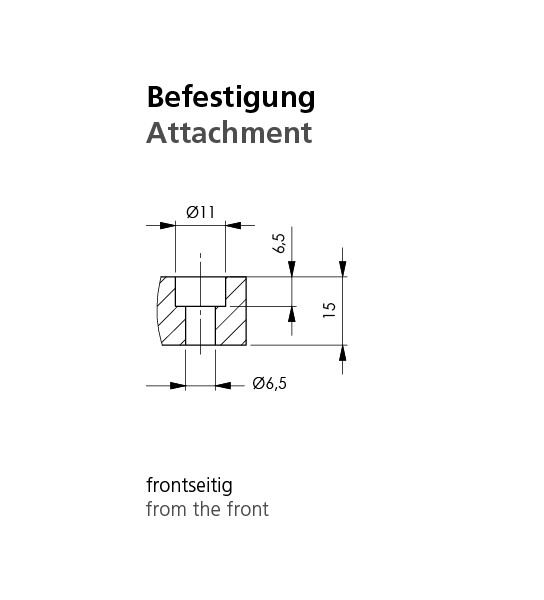

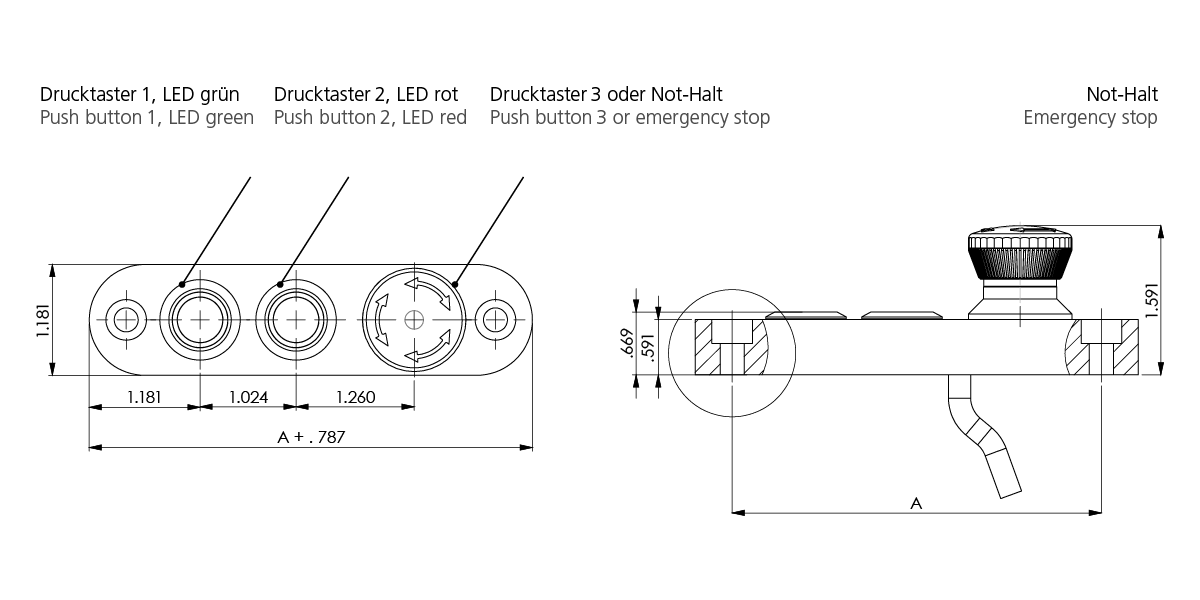

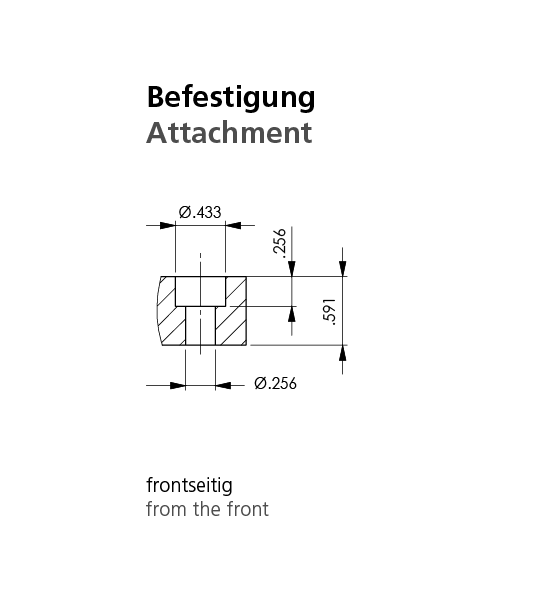

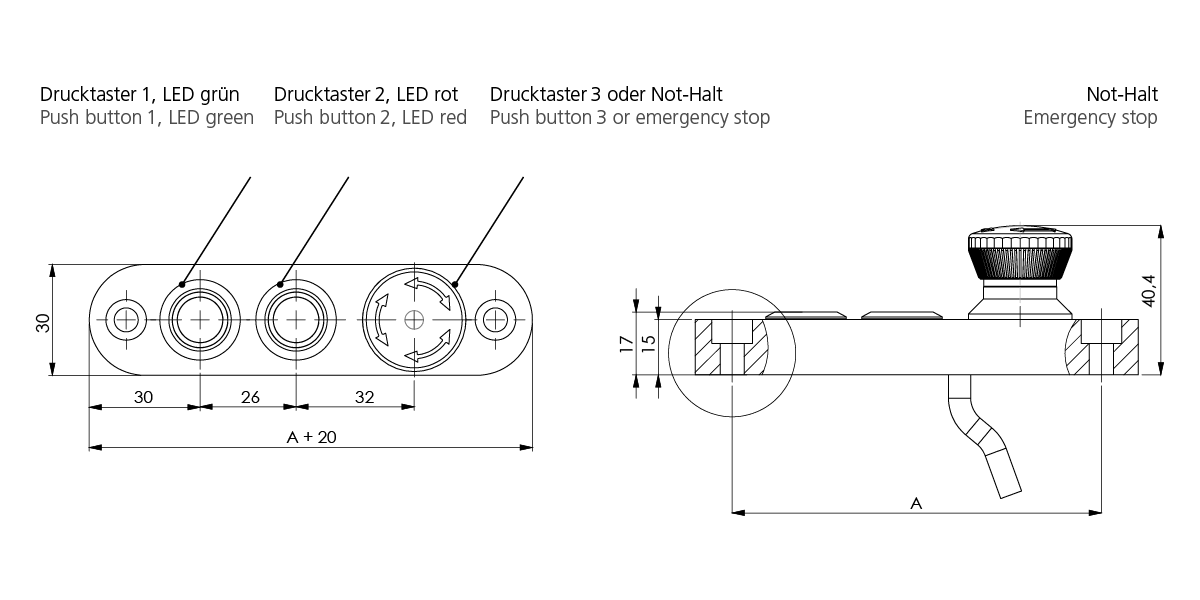

Version F for front mounting.

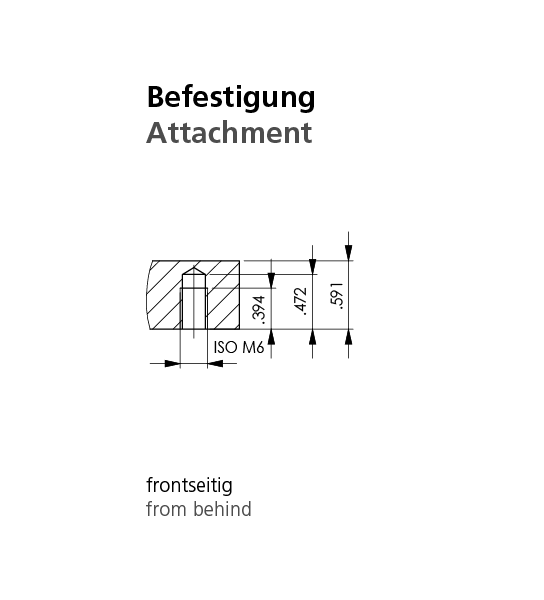

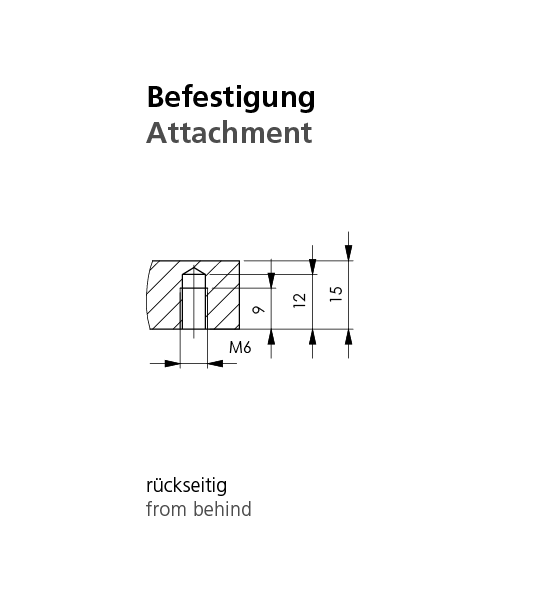

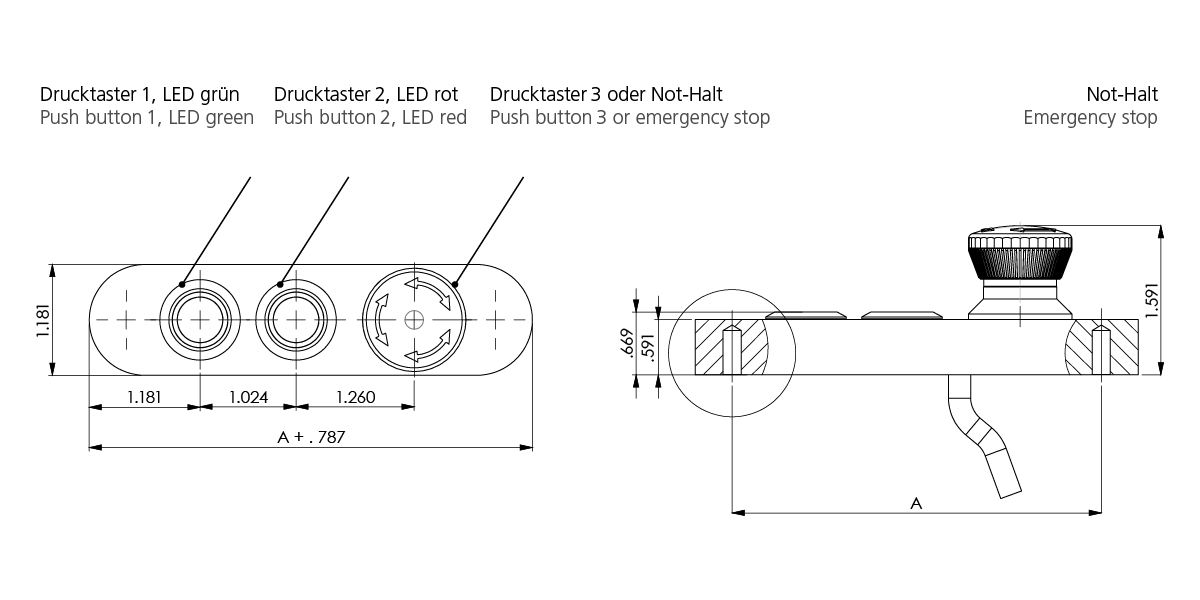

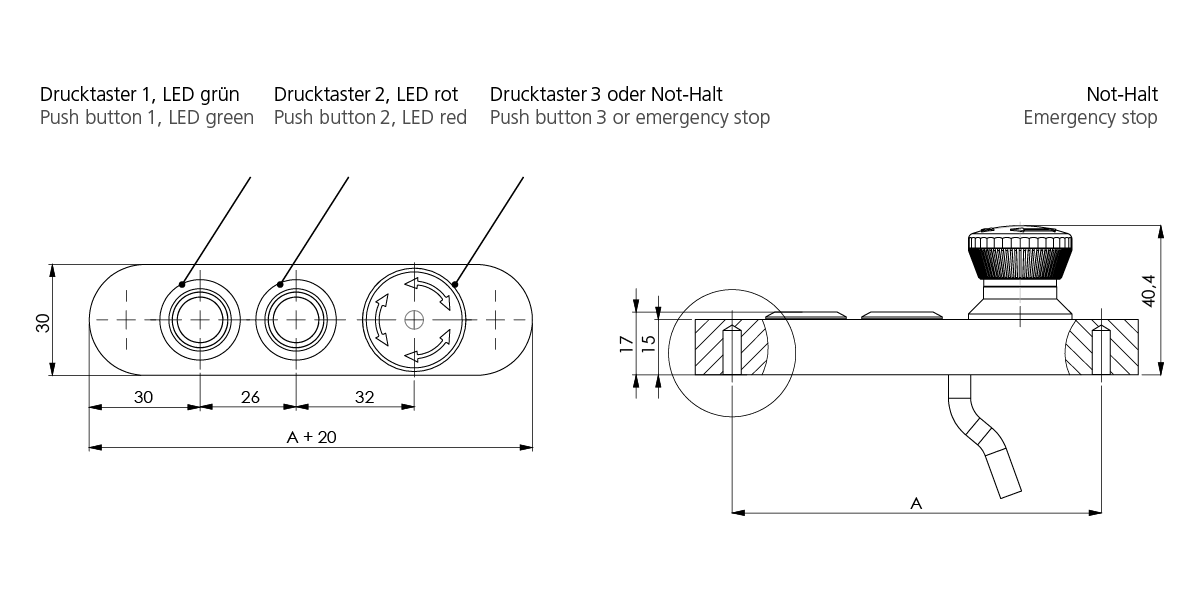

Version R for back mounting.
Function elements:
Depending on the type with push button or emergency stop.
TG1S-02: 2 push buttons
TG1S-05: 2 push buttons + emergency stop
TG1S-06: 3 push buttons
TG1S-20: emergency stop
Connection:
Connection cable 5 m led out of the switch housing.
Protection class:
IP 54.
Note:
Other lengths and designs on request.
版 F
|
測量單位
|
||||
|---|---|---|---|---|
| 阳极氧化规格 | ||||
| 產品類型 | 描述 | A |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
| 產品類型 | 描述 | A |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
|---|---|---|---|---|
| 產品類型 TG1S-02 | 描述 2 个按钮 | A 80 |
铝阳极氧化天然
商品編號 TG1S-02.F80.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-02.F80.04 3D+CAD |
| 產品類型 TG1S-05 | 描述 2 个按钮 + 次急停 | A 100 |
铝阳极氧化天然
商品編號 TG1S-05.F100.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-05.F100.04 3D+CAD |
| 產品類型 TG1S-06 | 描述 3 个按钮 | A 100 |
铝阳极氧化天然
商品編號 TG1S-06.F100.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-06.F100.04 3D+CAD |
| 產品類型 TG1S-20 | 描述 次急停 | A 60 |
铝阳极氧化天然
商品編號 TG1S-20.F60.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-20.F60.04 3D+CAD |
版 R
|
測量單位
|
||||
|---|---|---|---|---|
| 阳极氧化规格 | ||||
| 產品類型 | 描述 | A |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
| 產品類型 | 描述 | A |
铝阳极氧化天然
商品編號 |
陽極氧化鋁黑
商品編號 |
|---|---|---|---|---|
| 產品類型 TG1S-02 | 描述 2 个按钮 | A 80 |
铝阳极氧化天然
商品編號 TG1S-02.R80.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-02.R80.04 3D+CAD |
| 產品類型 TG1S-05 | 描述 2 个按钮 + 次急停 | A 100 |
铝阳极氧化天然
商品編號 TG1S-05.R100.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-05.R100.04 3D+CAD |
| 產品類型 TG1S-06 | 描述 3 个按钮 | A 100 |
铝阳极氧化天然
商品編號 TG1S-06.R100.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-06.R100.04 3D+CAD |
| 產品類型 TG1S-20 | 描述 次急停 | A 60 |
铝阳极氧化天然
商品編號 TG1S-20.R60.01 3D+CAD |
陽極氧化鋁黑
商品編號 TG1S-20.R60.04 3D+CAD |
