Tiradores funcionales FG20
Material y superficie:
Mango de aluminio de perfil oval AlMgSi 0,5; granallado y color natural o anodizado negro.
Elementos funcionales:
Con pulsador o parada de emergencia, según el tipo.
FG20-00: Sin elementos de conmutación
FG20-01: 1 pulsador
FG20-02: 2 pulsador
FG20-04: Parada de emergencia y 1 pulsador
FG20-05: Parada de emergencia y 2 pulsador
FG20-20: Parada de emergencia
Conexión A:
Enchufe de 4, 8 ó 12 polos M12 x 1 conducido fuera de la superficie atornillable.
Conexión B (opcional):
Cable de conexión de 5 m o 10 m desde la superficie atornillada.
Clase de protección:
IP 65.
Nota:
Otras longitudes de asa o colores de pulsador bajo pedido.

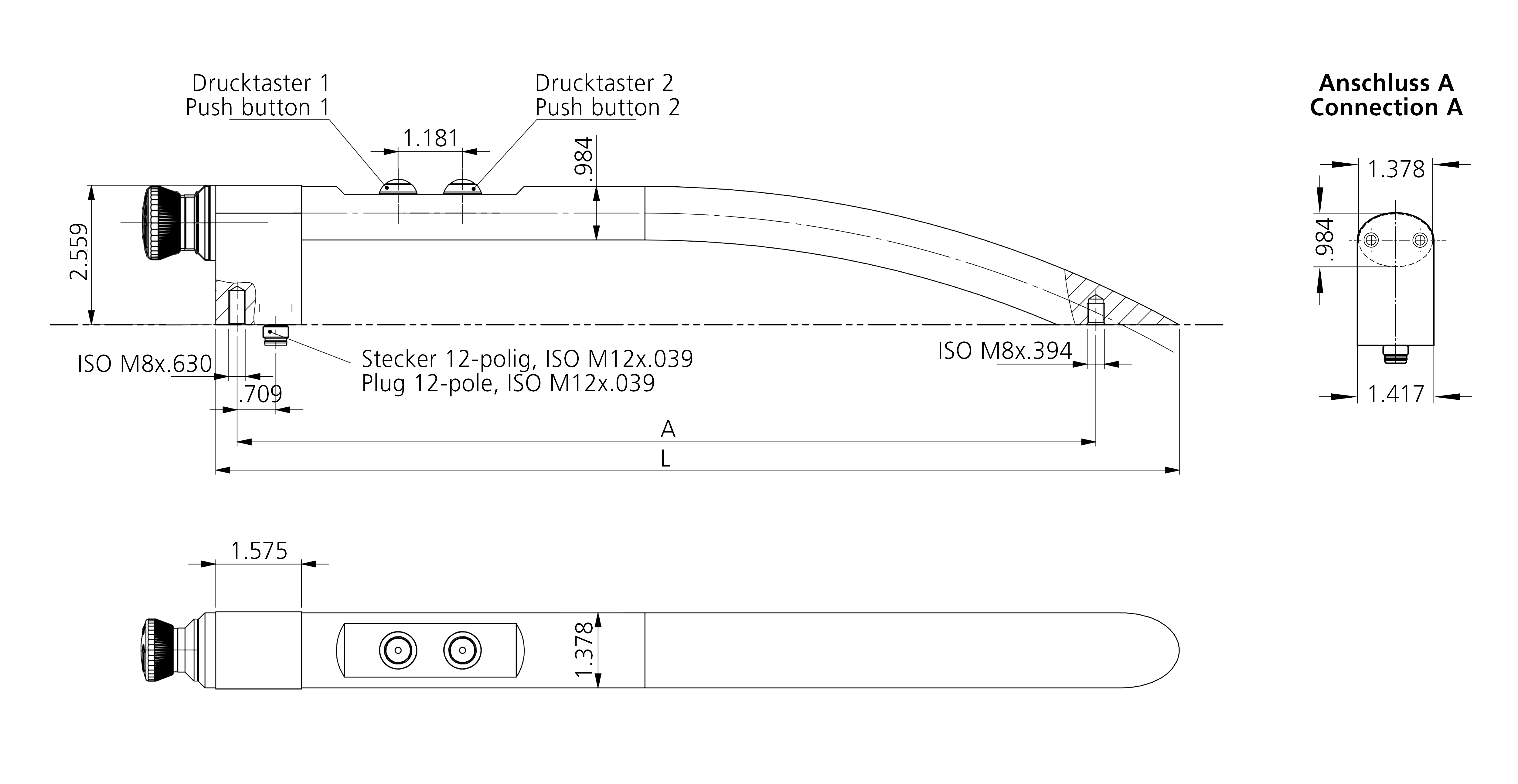

Version A
|
unidad de medida
|
||||
|---|---|---|---|---|
| Tipo | ||||
| Tipo de producto | Descripción | A |
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
| Tipo de producto | Descripción | A |
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
|---|---|---|---|---|
| Tipo de producto FG20-00 | Descripción Contraasa sin función | A 230 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-00.A230.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-00.A230.14 3D+CAD |
| Tipo de producto FG20-00 | Descripción Contraasa sin función | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-00.A330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-00.330.14 3D+CAD |
| Tipo de producto FG20-00 | Descripción Contraasa sin función | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-00.A500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-00.A500.14 3D+CAD |
| Tipo de producto FG20-01 | Descripción 1 pulsador | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-01.A330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-01.A330.14 3D+CAD |
| Tipo de producto FG20-01 | Descripción 1 pulsador | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-01.A500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-01.A500.14 3D+CAD |
| Tipo de producto FG20-02 | Descripción 2 pulsadores | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-02.A330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-02.A330.14 3D+CAD |
| Tipo de producto FG20-02 | Descripción 2 pulsadores | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-02.A500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-02.A500.14 3D+CAD |
| Tipo de producto FG20-04 | Descripción 1 pulsador + parada de emergencia | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-04.A330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-04.A330.14 3D+CAD |
| Tipo de producto FG20-04 | Descripción 1 pulsador + parada de emergencia | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-04.A500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-04.A500.14 3D+CAD |
| Tipo de producto FG20-05 | Descripción 2 pulsadores + parada de emergencia | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-05.A330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-05.A330.14 3D+CAD |
| Tipo de producto FG20-05 | Descripción 2 pulsadores + parada de emergencia | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-05.A500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-05.A500.14 3D+CAD |
| Tipo de producto FG20-20 | Descripción parada de emergencia | A 230 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-20.A230.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-20.A230.14 3D+CAD |
| Tipo de producto FG20-20 | Descripción parada de emergencia | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-20.A500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-20.A500.14 3D+CAD |

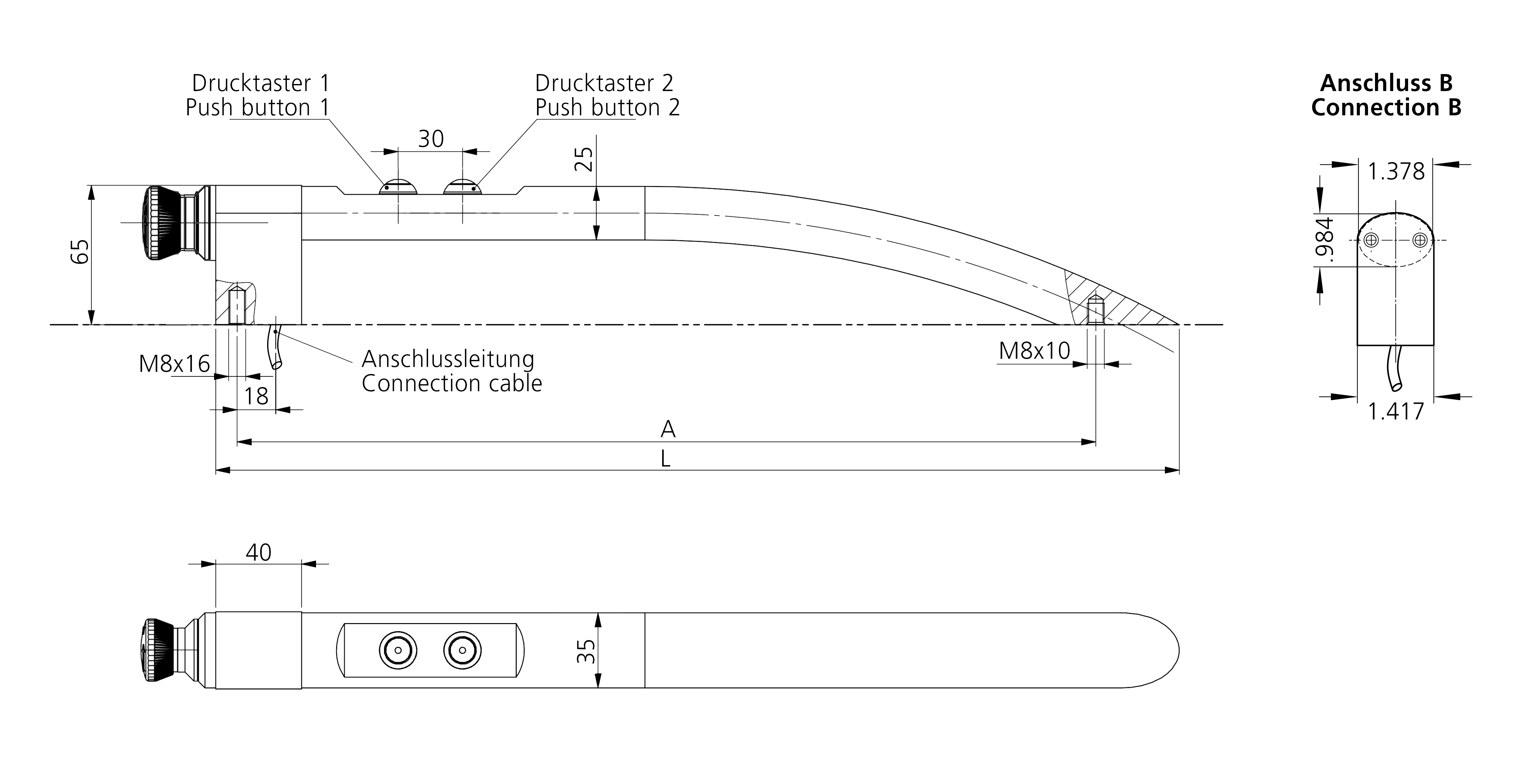

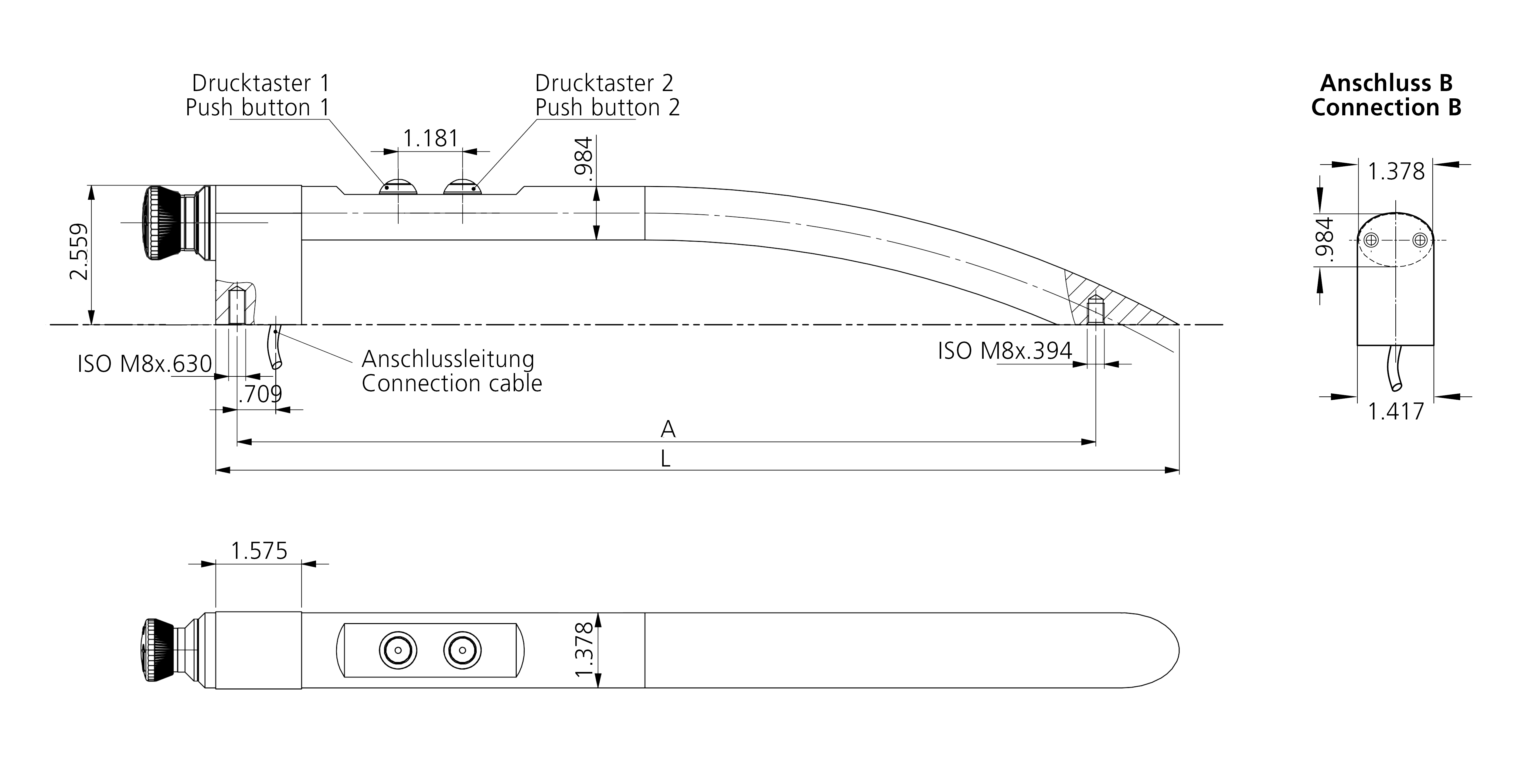

Version B
|
unidad de medida
|
||||
|---|---|---|---|---|
| Tipo | ||||
| Tipo de producto | Descripción | A |
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
| Tipo de producto | Descripción | A |
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
|---|---|---|---|---|
| Tipo de producto FG20-00 | Descripción Contraasa sin función | A 230 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-00.B230.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-00.B230.14 3D+CAD |
| Tipo de producto FG20-00 | Descripción Contraasa sin función | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-00.B330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-00.B330.14 3D+CAD |
| Tipo de producto FG20-00 | Descripción Contraasa sin función | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-00.B500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-00.B500.14 3D+CAD |
| Tipo de producto FG20-01 | Descripción 1 pulsador | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-01.B330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-01.B330.14 3D+CAD |
| Tipo de producto FG20-01 | Descripción 1 pulsador | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-01.B500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-01.B500.14 3D+CAD |
| Tipo de producto FG20-02 | Descripción 2 pulsadores | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-02.B330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-02.B330.14 3D+CAD |
| Tipo de producto FG20-02 | Descripción 2 pulsadores | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-02.B500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-02.B500.14 3D+CAD |
| Tipo de producto FG20-04 | Descripción 1 pulsador + parada de emergencia | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-04.B330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-04.B330.14 3D+CAD |
| Tipo de producto FG20-04 | Descripción 1 pulsador + parada de emergencia | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-04.B500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-04.B500.14 3D+CAD |
| Tipo de producto FG20-05 | Descripción 2 pulsadores + parada de emergencia | A 330 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-05.B330.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-05.B330.14 3D+CAD |
| Tipo de producto FG20-05 | Descripción 2 pulsadores + parada de emergencia | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-05.B500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-05.B500.14 3D+CAD |
| Tipo de producto FG20-20 | Descripción parada de emergencia | A 230 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-20.B230.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-20.B230.14 3D+CAD |
| Tipo de producto FG20-20 | Descripción parada de emergencia | A 500 |
Ejecución de Eloxal crudo
Núm. de pedido FG20-20.B500.11 3D+CAD |
Aluminio anodizado negro
Núm. de pedido FG20-20.B500.14 3D+CAD |
| Handle accessories – Coupling with cable | |||||
|---|---|---|---|---|---|
| Acoplamiento | Largo |
4-polig / 4-pole
Núm. de pedido |
8-polig / 8-pole
Núm. de pedido |
12-polig / 12-pole
Núm. de pedido |
|
| Acoplamiento | Largo |
4-polig / 4-pole
Núm. de pedido |
8-polig / 8-pole
Núm. de pedido |
12-polig / 12-pole
Núm. de pedido |
|
|---|---|---|---|---|---|
|
Acoplamiento angulado | Largo 5m |
4-polig / 4-pole
Núm. de pedido FZ-KS.W04.05 |
8-polig / 8-pole
Núm. de pedido Z-KS.W08.05 |
12-polig / 12-pole
Núm. de pedido FZ-KS.W12.05 |
|
|
Acoplamiento angulado | Largo 10m |
4-polig / 4-pole
Núm. de pedido FZ-KS.W04.10 |
8-polig / 8-pole
Núm. de pedido FZ-KS.W08.10 |
12-polig / 12-pole
Núm. de pedido FZ-KS.W12.10 |
|
Acoplamiento recto / axial | Largo 5m |
4-polig / 4-pole
Núm. de pedido FZ-KS.G04.05 |
8-polig / 8-pole
Núm. de pedido Z-KS.G08.05 |
12-polig / 12-pole
Núm. de pedido FZ-KS.G12.05 |
|
Acoplamiento recto / axial | Largo 10m |
4-polig / 4-pole
Núm. de pedido FZ-KS.G04.10 |
8-polig / 8-pole
Núm. de pedido FZ-KS.G08.10 |
12-polig / 12-pole
Núm. de pedido FZ-KS.G12.10 |
