Tiradores FG18-P3
Manija compacta para muchas aplicaciones neumáticas.
Material y superficie:
cuerpo de poliamida PA6 reforzado con esfera de vidrio en negro con estructura fina puente de aluminio AlMgSi 0,5 para perfiles, chorreado con bolas de vidrio y anodizado en colores naturales.
Elementos funcionales:
una o dos válvulas de 3/2 vías de accionamiento mecánico con robusta carcasa metálica.
V-A: posición de reposo abierta con retorno por resorte.
V-B: posición de reposo cerrada con retorno por resorte.
Conexión de aire comprimido:
conector insertable push in para manguera de Ø4 mm
Nota:
Otras longitudes de manija a petición.
- Manejar longitudes personalizadas
- Colores de botón según especificaciones del cliente
- más versiones de color

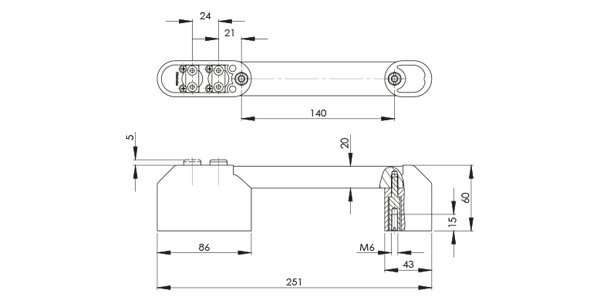

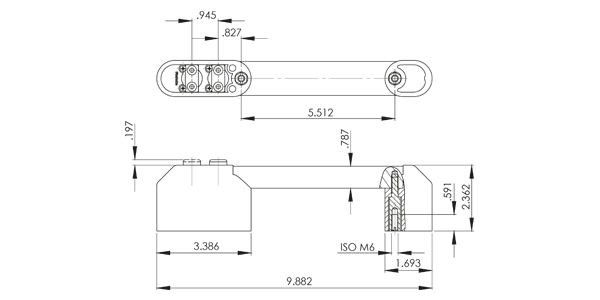

Version with 1 valve
|
unidad de medida
|
||
|---|---|---|
| Position Ventil 1 | Núm. de pedido | |
Version with 2 valves
|
unidad de medida
|
||
|---|---|---|
| Position Ventil 1 | Position Ventil 2 | Núm. de pedido |
| Position Ventil 1 | Position Ventil 2 | Núm. de pedido |
|---|---|---|
| Position Ventil 1 V-A | Position Ventil 2 V-A | Núm. de pedido FG18-P3.AA140.11 3D+CAD |
| Position Ventil 1 V-A | Position Ventil 2 V-B | Núm. de pedido FG18-P3.AB140.11 3D+CAD |
| Position Ventil 1 V-B | Position Ventil 2 V-A | Núm. de pedido FG18-P3.BA140.11 3D+CAD |
| Position Ventil 1 V-B | Position Ventil 2 V-B | Núm. de pedido FG18-P3.BB140.11 3D+CAD |
