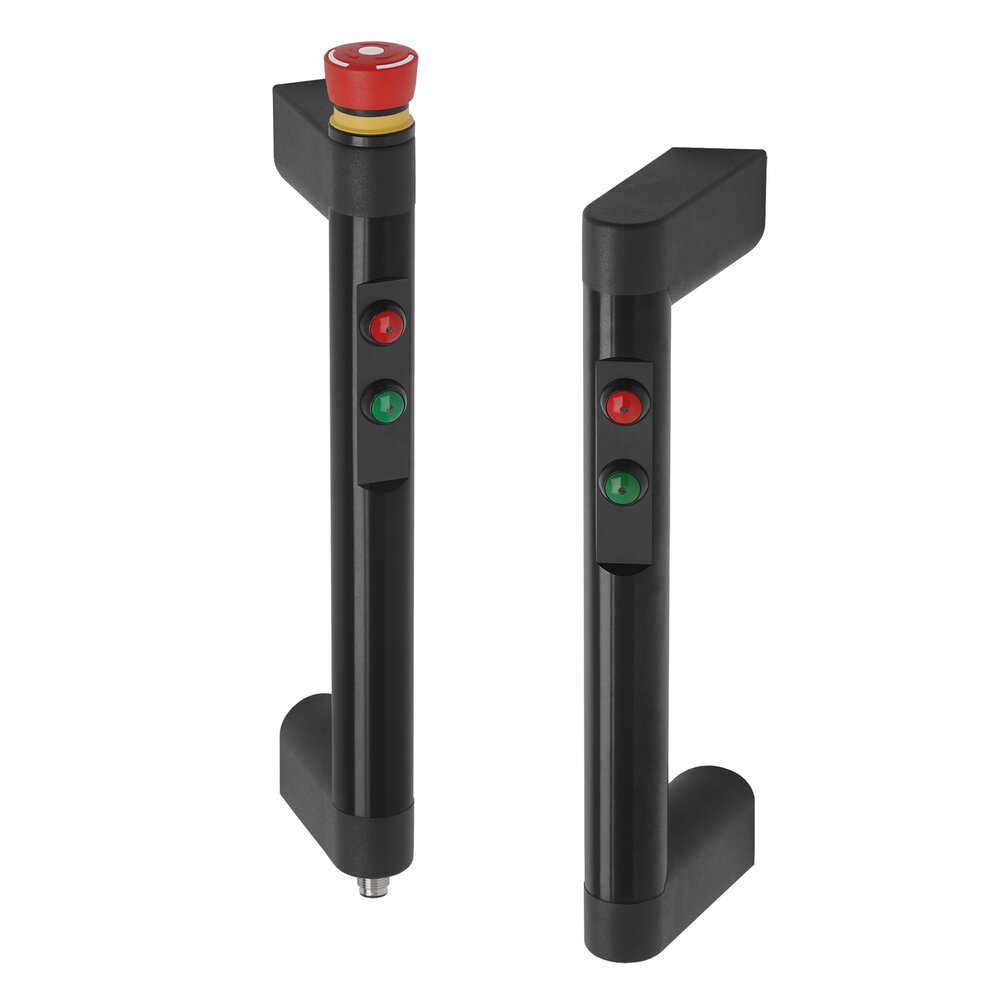

Tiradores funcionales FG7-02, FG7-05

Material y superficie: 
Asas tubulares; tubo del asa de tubo de perfil Ø30x5 mm de aluminio redondo AlMgSi 0,5; pulido y anodizado en negro. Soportes laterales del asa de poliamida PA6, negro de estructura fina.

Elementos funcionales:

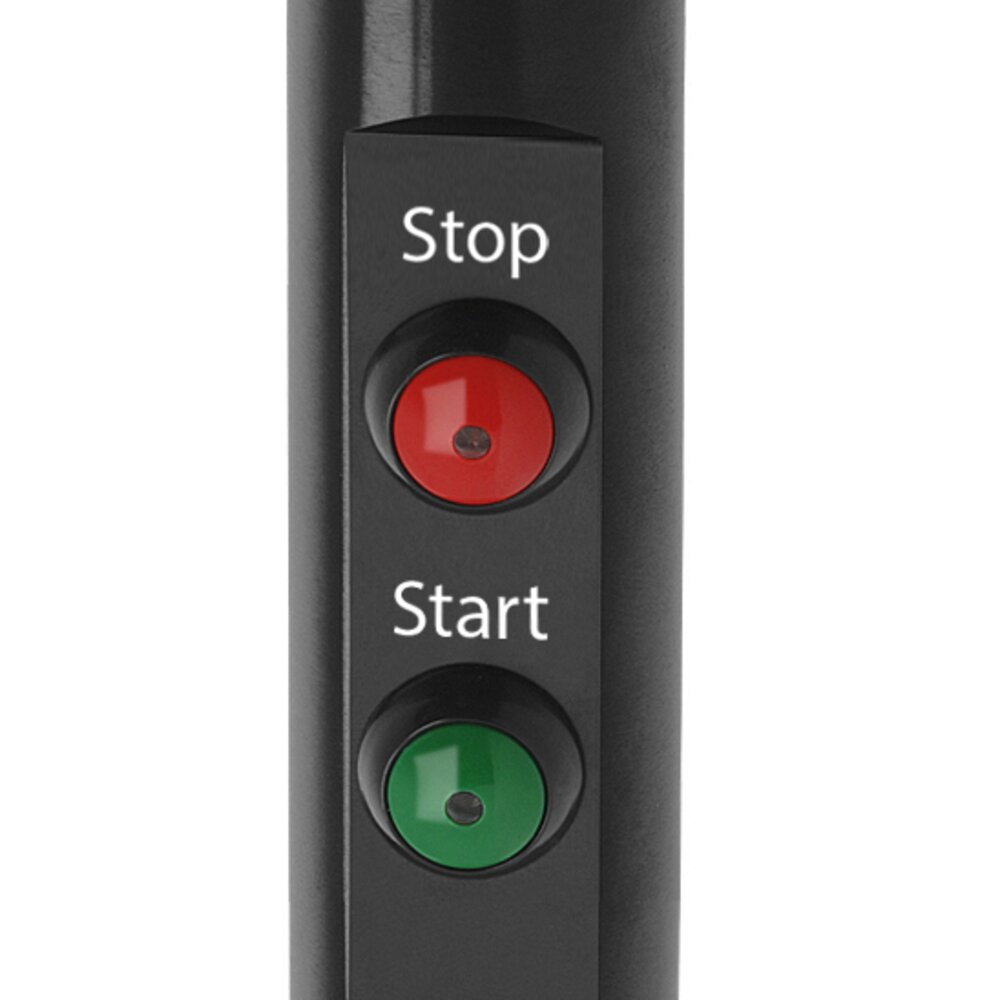

2 pulsadores hasta 1 A con iluminación LED. Modelo FG7-05 adicional parada de emergencia (dos salidas)

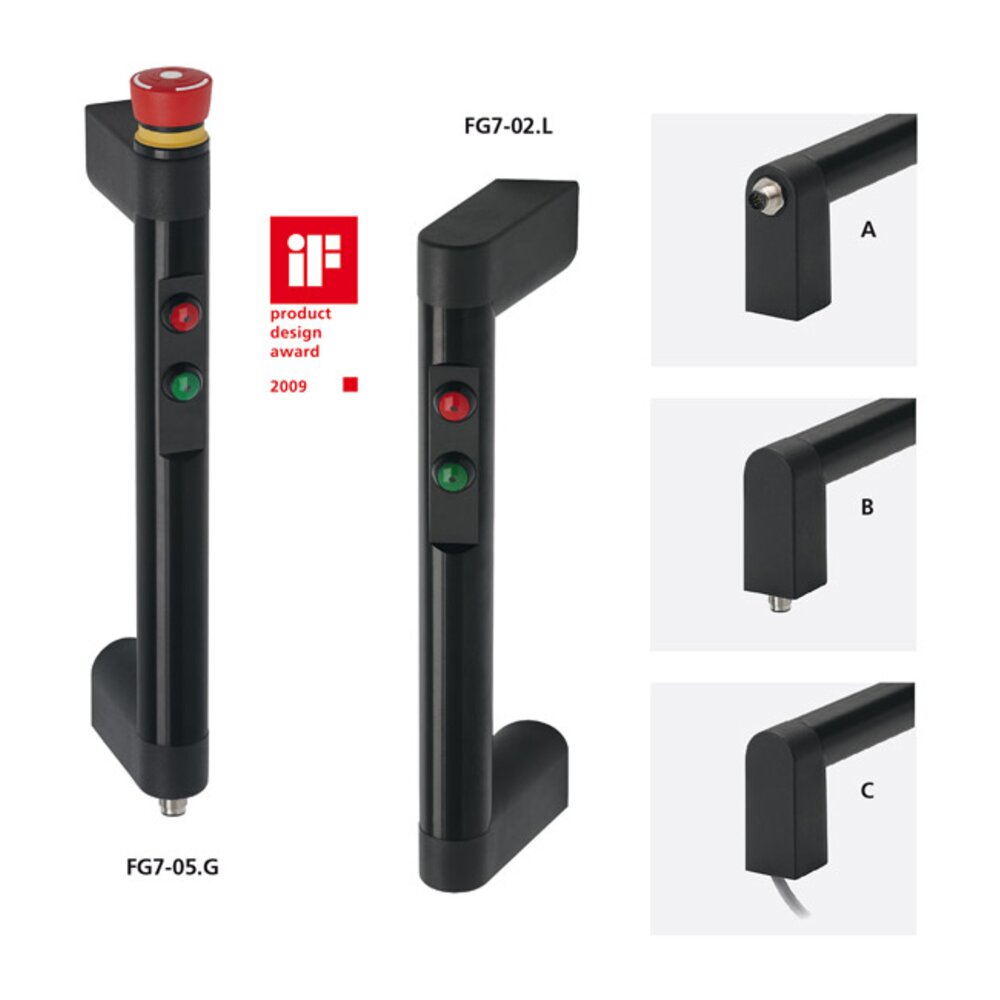

Conexión A: 
Interruptor en el eje del tubo de perfil posicionado en los soportes laterales.

Conexión B:
 Interruptor en el eje del tubo de perfil posicionado en los soportes laterales.

Conexión C:
 Línea de conexión 5m con salida externa enroscada a los soportes laterales del asa.

Las conexiones A y C están disponibles con soportes laterales del asa rectos y con un ángulo de inclinación para su uso en puertas de una hoja o puerta dobles con posicionamiento a la derecha o izquierda.

Protección:
IP 54 (para modelos A y B con acoplamiento enroscado).

Observación:
El acoplamiento con 10m de cable pre-ensamblado está disponible como accesorio. Otros largos de tubo, otras opciones de anodización y parada de emergencia con iluminación disponibles bajo pedido.

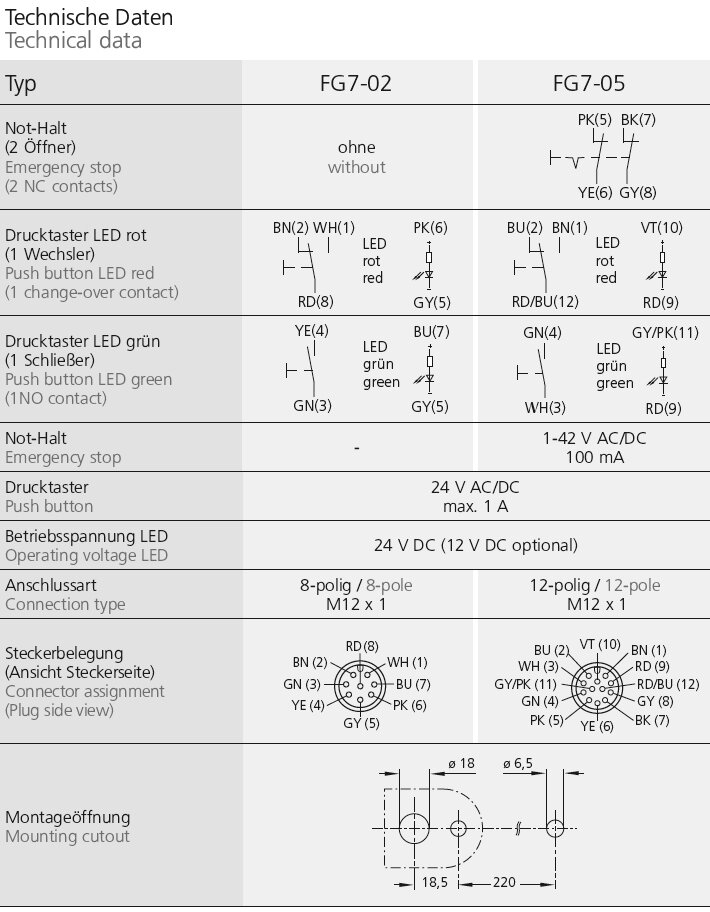

Technical data
unidad de medida
			Conexión
Tipo de producto	Descripción	Versión de pinzas de agarre	A / Enchufe Núm. de pedido	B / Enchufe Núm. de pedido	C / Cable Núm. de pedido
Tipo de productoFG7-02	Descripción2 pulsadores	Versión de pinzas de agarreleft	A / Enchufe Núm. de pedido FG7-02.LA220.04 3D+CAD	B / Enchufe Núm. de pedido —	C / Cable Núm. de pedido FG7-02.LC220.04 3D+CAD
Tipo de productoFG7-02	Descripción2 pulsadores	Versión de pinzas de agarreright	A / Enchufe Núm. de pedido FG7-02.RA220.04 3D+CAD	B / Enchufe Núm. de pedido —	C / Cable Núm. de pedido FG7-02.RC220.04 3D+CAD
Tipo de productoFG7-02	Descripción2 pulsadores	Versión de pinzas de agarrestraight	A / Enchufe Núm. de pedido FG7-02.GA220.04 3D+CAD	B / Enchufe Núm. de pedido FG7-02.GB220.04 3D+CAD	C / Cable Núm. de pedido FG7-02.GC220.04 3D+CAD
Tipo de productoFG7-05	Descripción2 pulsadores y parada de emergencia	Versión de pinzas de agarreleft	A / Enchufe Núm. de pedido FG7-05.LA220.04 3D+CAD	B / Enchufe Núm. de pedido —	C / Cable Núm. de pedido FG7-05.LC220.04 3D+CAD
Tipo de productoFG7-05	Descripción2 pulsadores y parada de emergencia	Versión de pinzas de agarreright	A / Enchufe Núm. de pedido FG7-05.RA220.04 3D+CAD	B / Enchufe Núm. de pedido —	C / Cable Núm. de pedido FG7-05.RC220.04 3D+CAD
Tipo de productoFG7-05	Descripción2 pulsadores y parada de emergencia	Versión de pinzas de agarrestraight	A / Enchufe Núm. de pedido FG7-05.GA220.04 3D+CAD	B / Enchufe Núm. de pedido FG7-05.GB220.04 3D+CAD	C / Cable Núm. de pedido FG7-05.GC220.04 3D+CAD

Zubehör
		Accesorios para empuñaduras
Largo	Acoplamiento	de 8 polos (M12 x 1) Núm. de pedido	de 12 polos (M12 x 1) Núm. de pedido
Largo10 m	Acoplamientoangulado	de 8 polos (M12 x 1) Núm. de pedido FZ-KS.W08.10	de 12 polos (M12 x 1) Núm. de pedido FZ-KS.W12.10
Largo10 m	Acoplamientorecto / axial	de 8 polos (M12 x 1) Núm. de pedido FZ-KS.G08.10	de 12 polos (M12 x 1) Núm. de pedido FZ-KS.G12.10
