Tiradores funcionales FG9
Estas Asas tienen una palanca con bloqueo para su uso en máquinas y equipos técnicos.
Material y superficies:
Asas de Aluminio AlMgSi 0,5, macizo, pulido, anodizado en color natural o negro y con brillo mate.
Características constructivas:
Cerradura mecánica de inserción que incluye un pasador cilíndrico ø4x10 mm para el evitar la torsión del asa. Estas asas se pueden montar en espesores de chapa de hasta 5 mm y su alcance de sujeción es de hasta 19,9 mm.
Observaciones:
Otros colores de asas disponibles bajo pedido
Version FG9-30
|
unidad de medida
|
|
|---|---|
|
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
Version FG9-30.00
|
unidad de medida
|
|||
|---|---|---|---|
| Version |

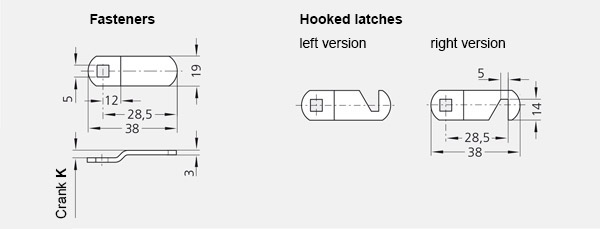

Aldabilla
Núm. de pedido |
Cerrojo de gancho derecha
Núm. de pedido |
Cerrojo de gancho izquierda
Núm. de pedido |
| Version |
Aldabilla
Núm. de pedido |
Cerrojo de gancho derecha
Núm. de pedido |
Cerrojo de gancho izquierda
Núm. de pedido |
|---|---|---|---|
| Version K 0,0 |
Aldabilla
Núm. de pedido FG9-30.000.V |
Cerrojo de gancho derecha
Núm. de pedido — |
Cerrojo de gancho izquierda
Núm. de pedido FG9-30.000.H |
| Version K 3,2 |
Aldabilla
Núm. de pedido FG9-30.003.V |
Cerrojo de gancho derecha
Núm. de pedido FG9-30.003.HR |
Cerrojo de gancho izquierda
Núm. de pedido FG9-30.003.HL |
| Version K 6,4 |
Aldabilla
Núm. de pedido FG9-30.006.V |
Cerrojo de gancho derecha
Núm. de pedido FG9-30.006.HR |
Cerrojo de gancho izquierda
Núm. de pedido FG9-30.006.HL |

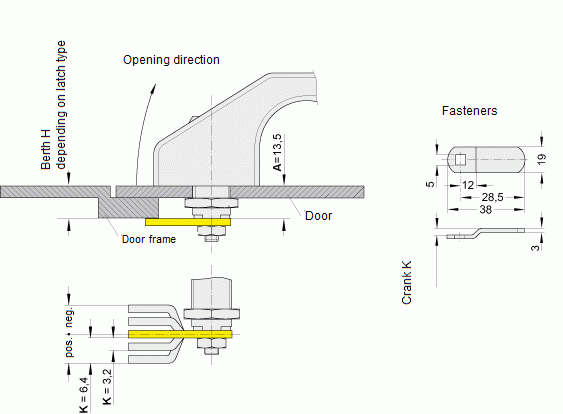

positivo: A = 13,5 | K = + 0 | H = 13,5
negativo: A = 13,5 | K = - 0 | H = 13,5
