Tiradores funcionales FG11

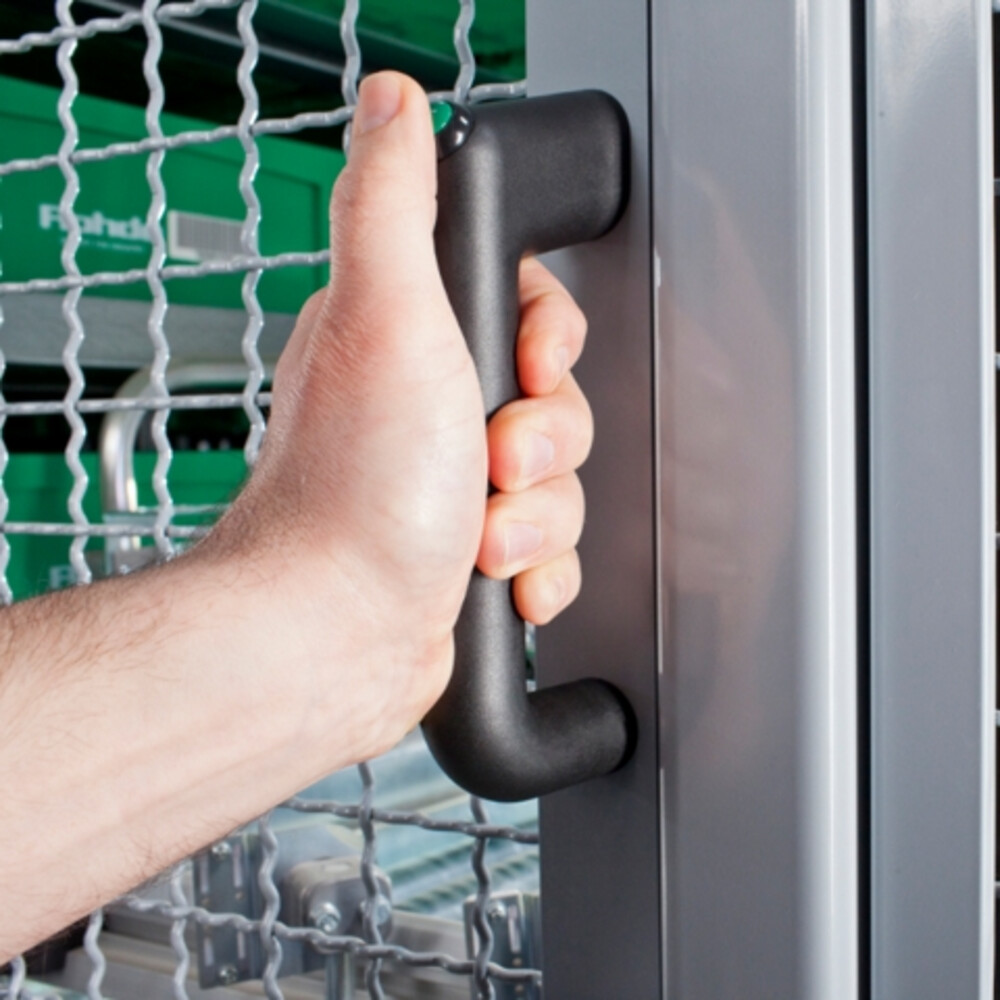

Asa con micro interruptor integrado.

Material y superficie: 
Poliamida PA6, negro con estructura fina.

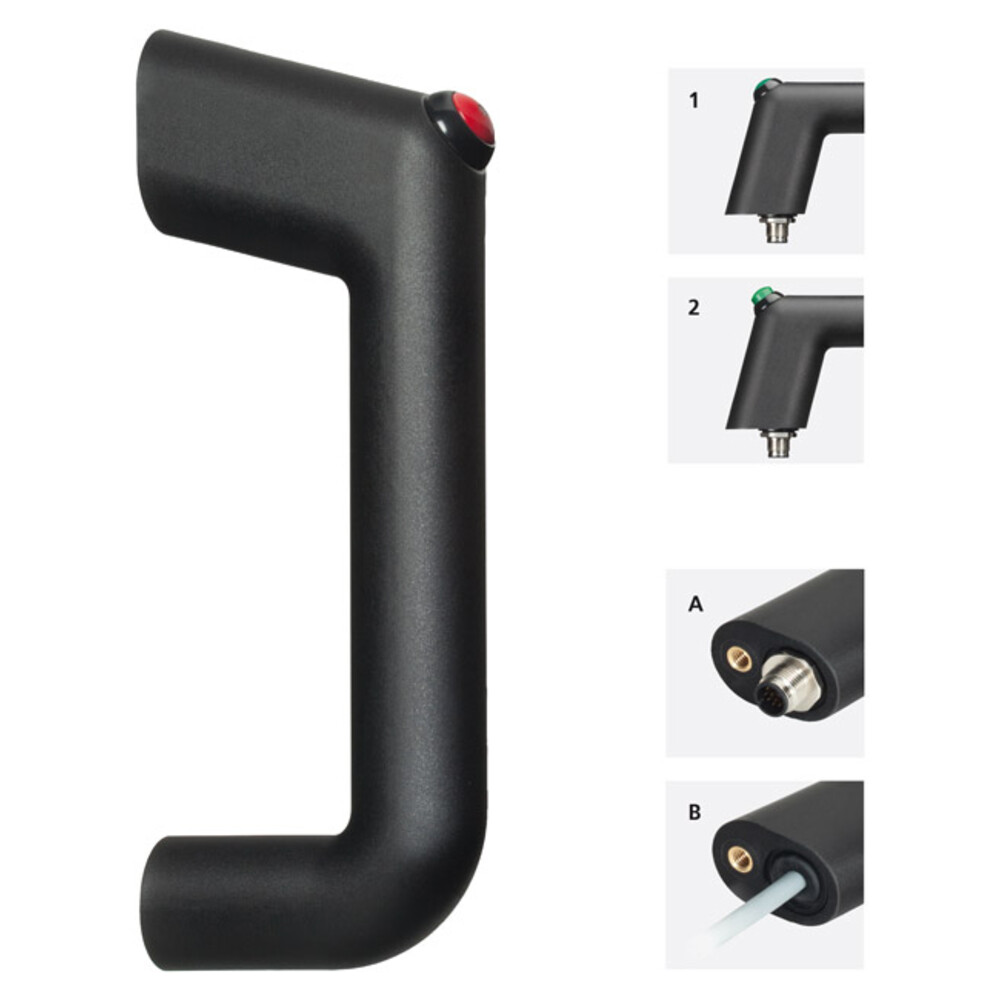

Elementos funcionales: 
Tipo 1: interruptor plano con LED rojo o verde.

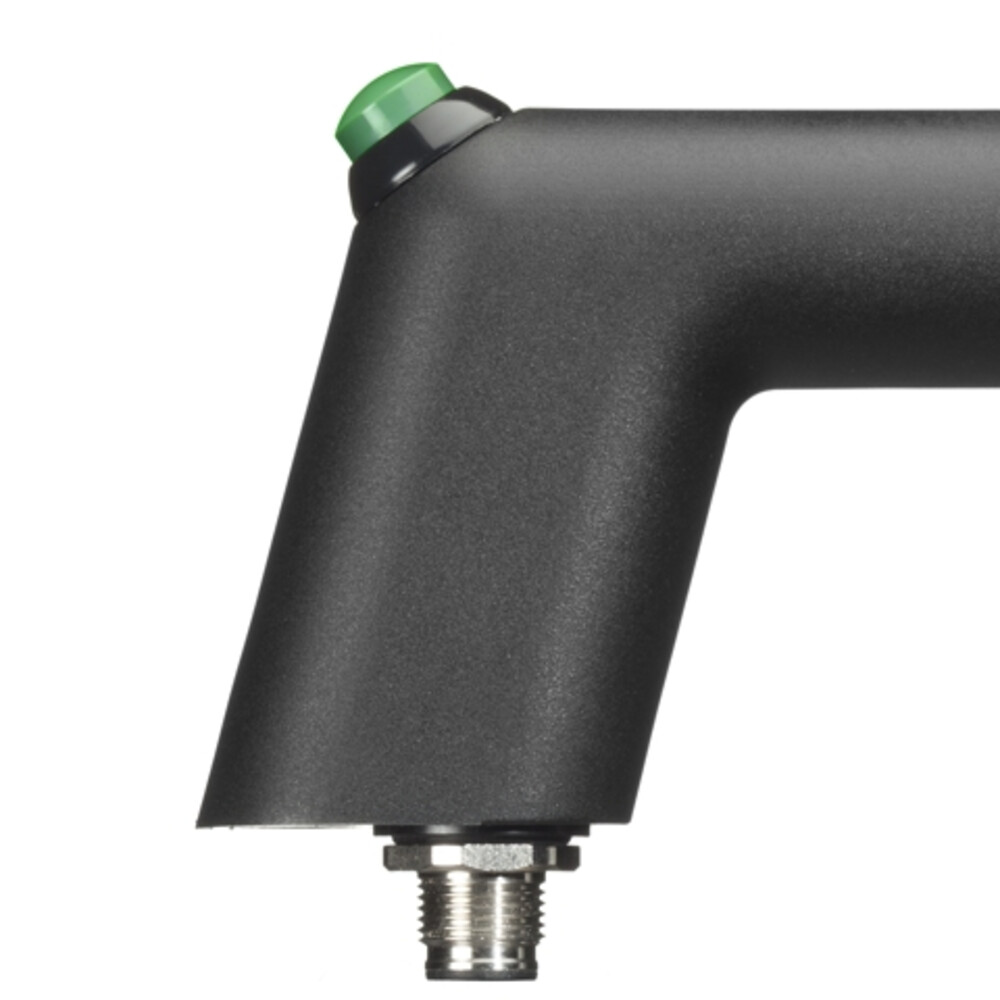

Tipo 2: interruptor elevado con LED rojo o verde (cómodo para tiempos prolongados de pulsación).

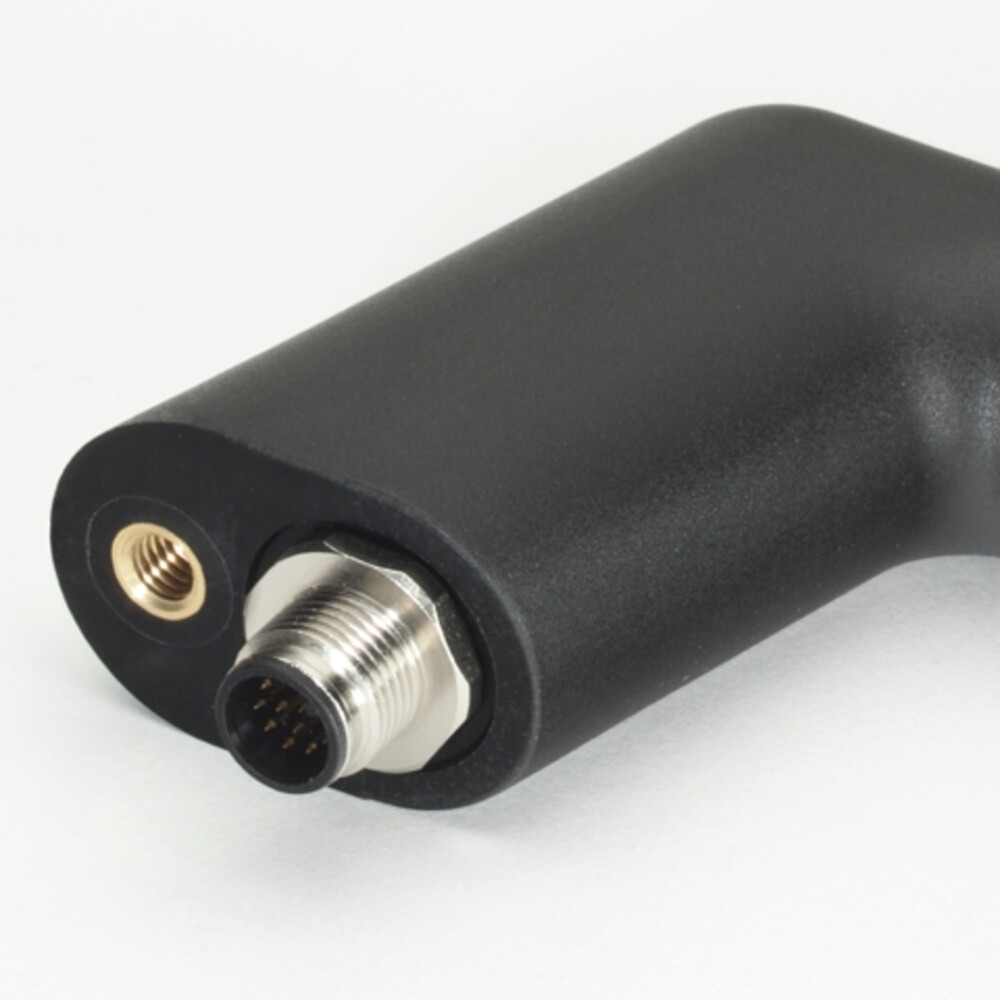

Conexión A: 
Enchufe de 8 polos atornillado en los soportes laterales del asa. Acoplamiento con 10m de línea confeccionada disponible como accesorios.

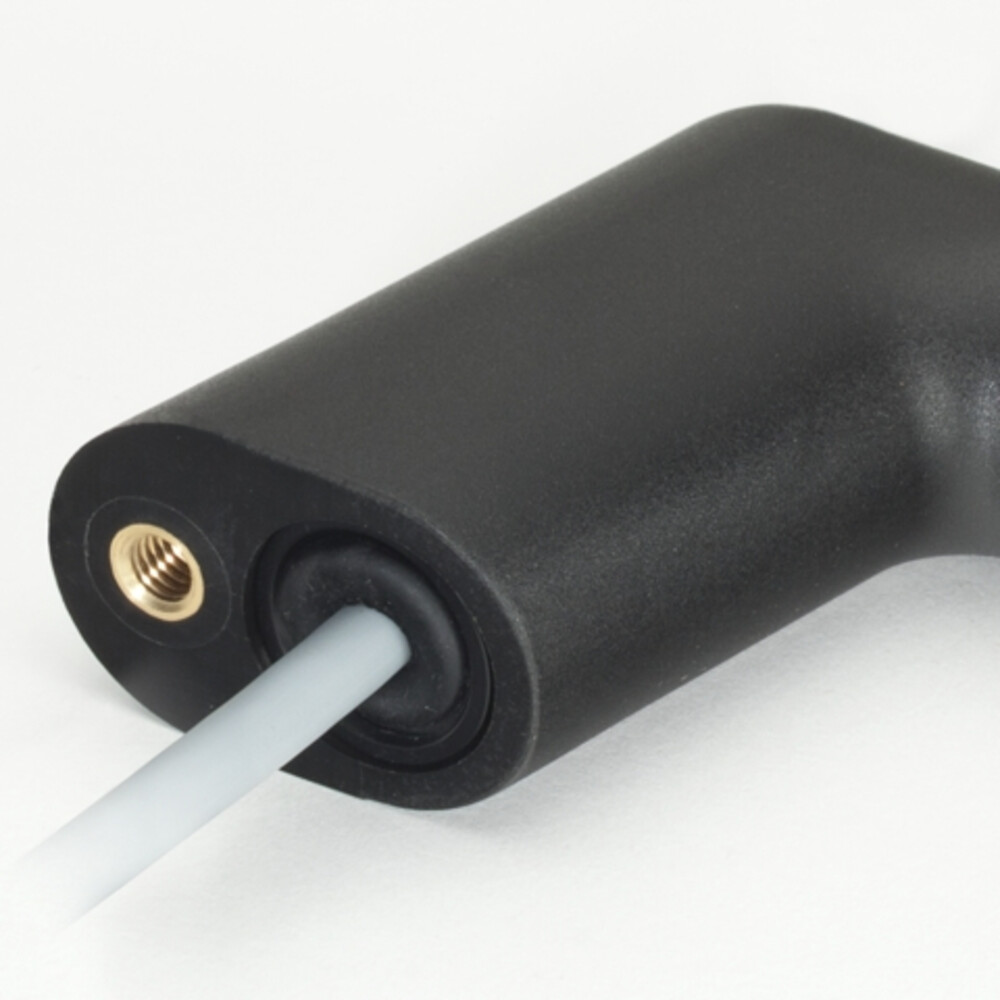

Conexión B:
 Cables de conexión 5m, integrados a los soportes laterales del asa por atornillado.

Modo de protección: 
IP 54 (para conexión A con acoplamiento atornillado).

Technical data
unidad de medida
			Conexión
Tipo	Version	A	A / Enchufe Núm. de pedido	B / Cable Núm. de pedido
TipoTipo 1 / interruptor plano	Versioninterruptor verde	A160	A / Enchufe Núm. de pedido FG11-3SG.160.84 3D+CAD	B / Cable Núm. de pedido FG11-3KG.160.84 3D+CAD
TipoTipo 1 / interruptor plano	Versioninterruptor rojo	A160	A / Enchufe Núm. de pedido FG11-3SR.160.84 3D+CAD	B / Cable Núm. de pedido FG11-3KR.160.84 3D+CAD
TipoTipo 2 / interruptor elevado	Versioninterruptor verde	A160	A / Enchufe Núm. de pedido FG11-4SG.160.84 3D+CAD	B / Cable Núm. de pedido FG11-4KG.160.84 3D+CAD
TipoTipo 2 / interruptor elevado	Versioninterruptor rojo	A160	A / Enchufe Núm. de pedido FG11-4SR.160.84 3D+CAD	B / Cable Núm. de pedido FG11-4KR.160.84 3D+CAD

Zubehör
			Accesorios para empuñaduras
	Largo	Acoplamiento	de 8 polos (M12 x 1) Núm. de pedido
	Largo10 m	Acoplamientorecto / axial	de 8 polos (M12 x 1) Núm. de pedido FZ-KS.G08.10
