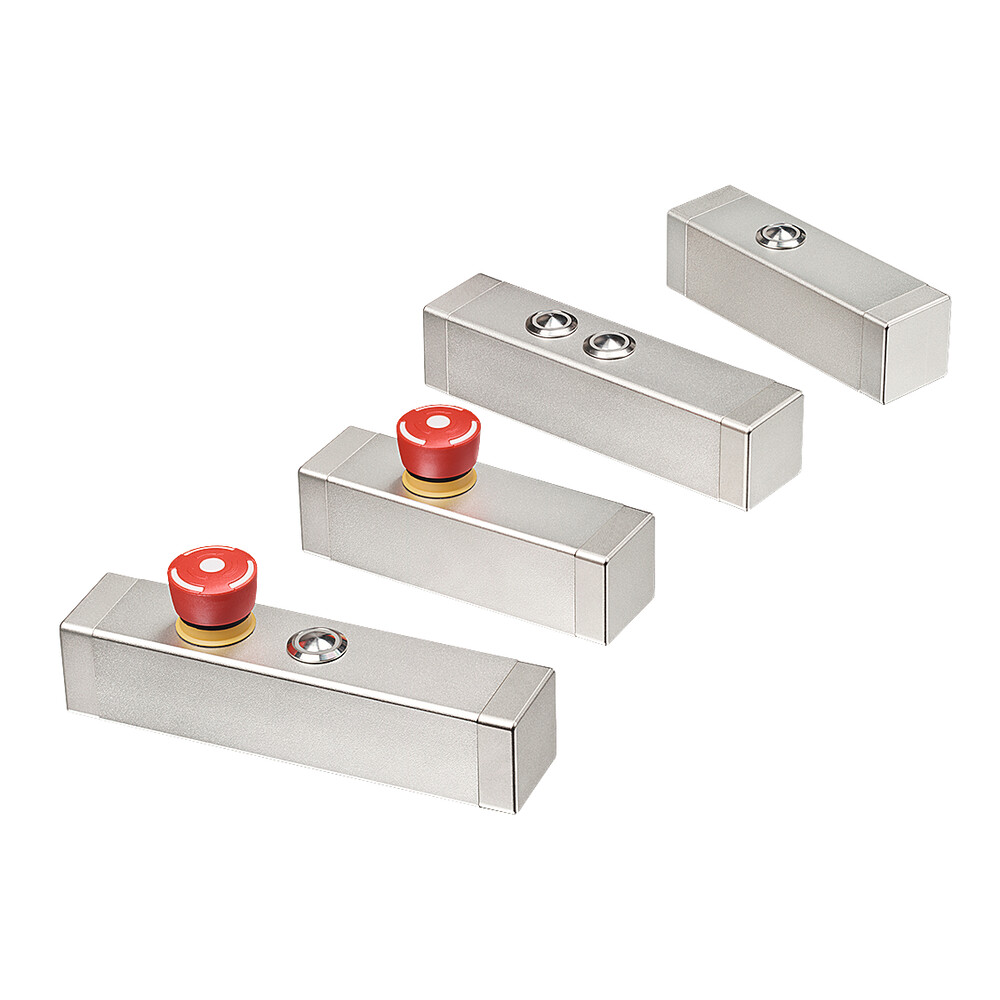

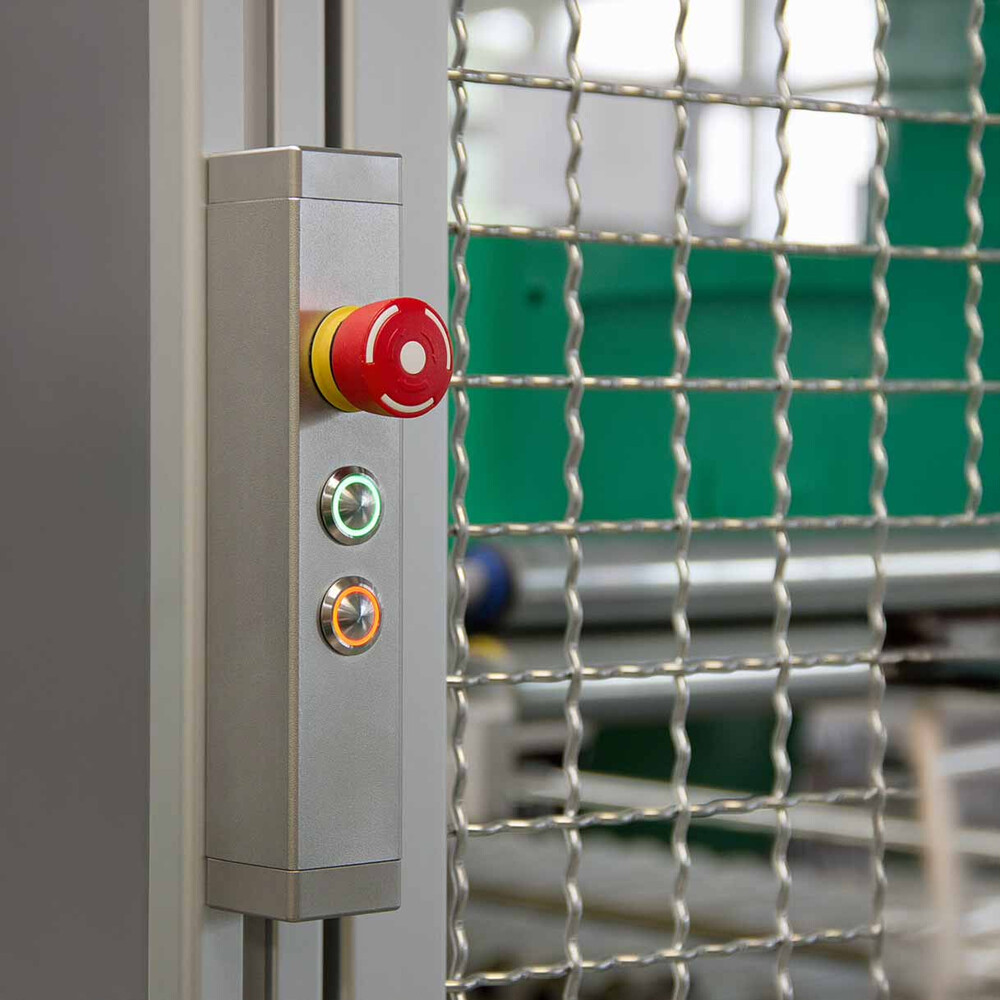

Caja para pulsadores TG-R

Solución compacta, estable de alta calidad para diversos campos de aplicación. Esta variante es para la sujeción en la parte trasera.

Material y superficie:
carcasa y tapones de acero inoxidable, N.º de material 1.4301. superficie chorreada y electropulida.

Elementos funcionales:
En función del tipo con pulsador o parada de emergencia.

Conexión A:
conector M12×1 que sale de la superficie de acoplamiento.

Conexión B:
conducto de conexión 10 m que sale de la superficie de acoplamiento.

Clase de protección:
IP 54 (para el modelo A con acoplamiento enroscado).

Nota:
Disponemos de variantes específicas para cada cliente, a petición.

Technical data
unidad de medida
				Conexión
Tipo de producto	Descripción	A	L	Cable Núm. de pedido	Enchufe Núm. de pedido
Tipo de productoTG-01	Descripción1 pulsador	A120	L136	Cable Núm. de pedido TG-01K.R120.36 3D+CAD	Enchufe Núm. de pedido TG-01S.R120.36 3D+CAD
Tipo de productoTG-02	Descripción2 pulsadores	A150	L166	Cable Núm. de pedido TG-02K.R150.36 3D+CAD	Enchufe Núm. de pedido TG-02S.R150.36 3D+CAD
Tipo de productoTG-04	Descripción1 pulsador y parada de emergencia	A160	L176	Cable Núm. de pedido TG-04K.R160.36 3D+CAD	Enchufe Núm. de pedido TG-04S.R160.36 3D+CAD
Tipo de productoTG-05	Descripción2 pulsadores y parada de emergencia	A190	L206	Cable Núm. de pedido TG-05K.R190.36 3D+CAD	Enchufe Núm. de pedido TG-05S.R190.36 3D+CAD
Tipo de productoTG-20	Descripción1 parada de emergencia	A120	L136	Cable Núm. de pedido TG-20K.R120.36 3D+CAD	Enchufe Núm. de pedido TG-20S.R120.36 3D+CAD

Zubehör
		Accesorios
Largo	Acoplamiento	de 8 polos (M12 x 1) Núm. de pedido	de 12 polos (M12 x 1) Núm. de pedido
Largo10 m	Acoplamientoangulado	de 8 polos (M12 x 1) Núm. de pedido FZ-KS.W08.10	de 12 polos (M12 x 1) Núm. de pedido FZ-KS.W12.10
Largo10 m	Acoplamientorecto / axial	de 8 polos (M12 x 1) Núm. de pedido FZ-KS.G08.10	de 12 polos (M12 x 1) Núm. de pedido FZ-KS.G12.10
