Tiradores VR
La posibilidad de disposición de los soportes del tubo del asa de forma variable le permite su adaptación a distancias variables de atornillado. Si es necesario, debido a una gran distancia de atornillado se puede añadir algún soporte mas al tubo del asa asegurando así su estabilidad.
Material y superficie:

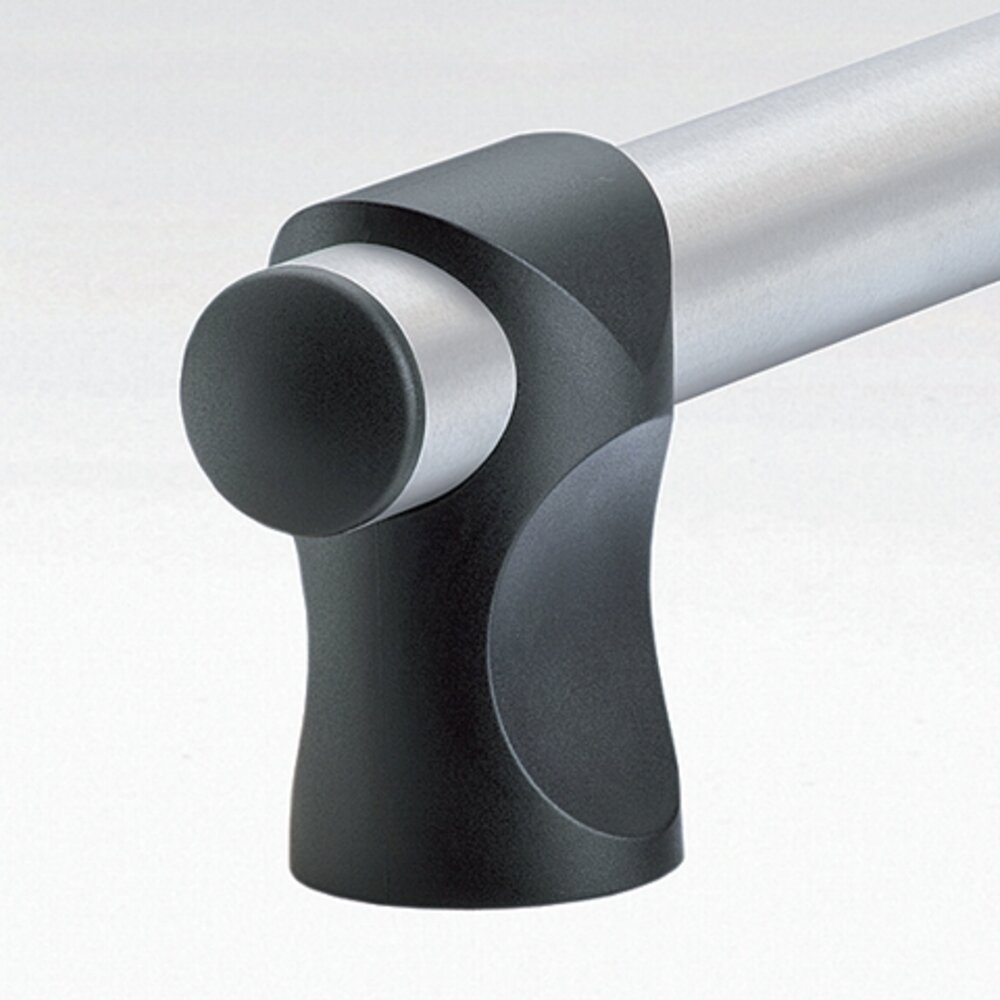

Tubo del asa de tubo de aluminio AlMgSi 0,5, anodizado en color natural o negro, opcional

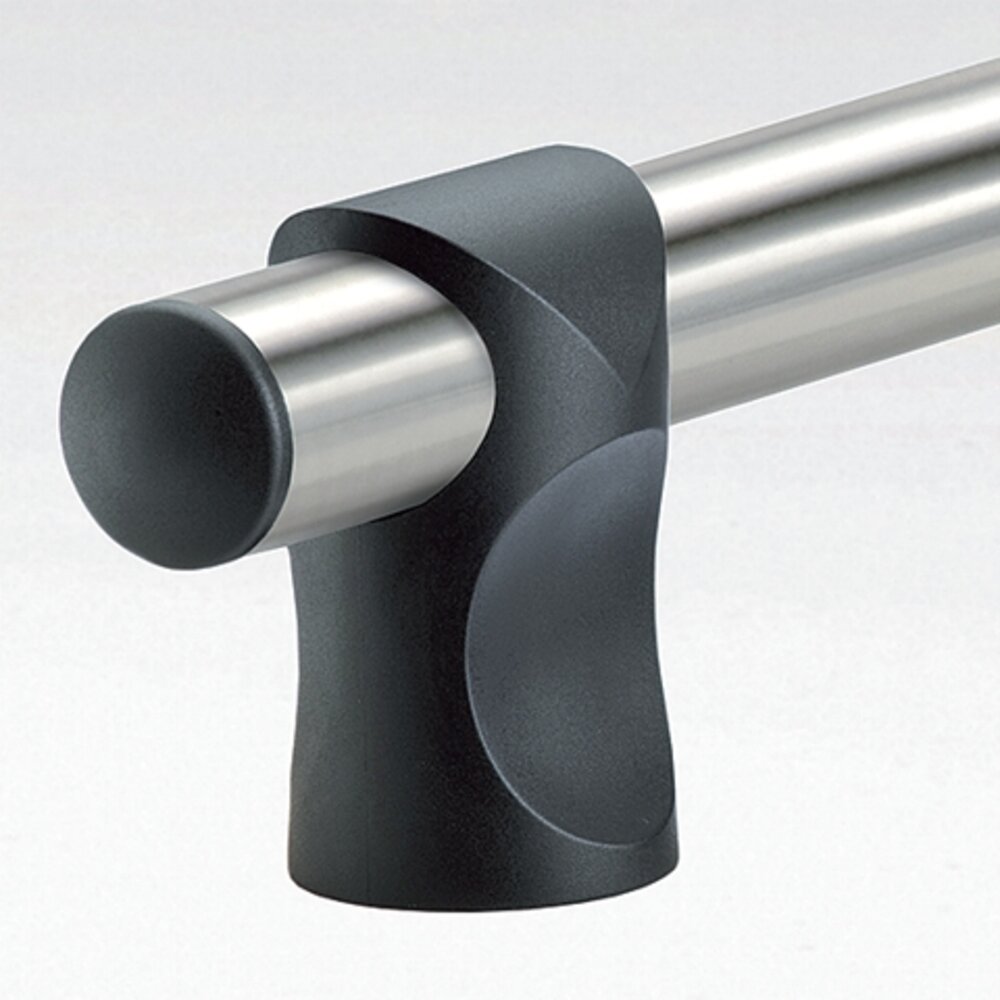

disponible en acero inoxidable 1.4301 pulido. Soportes laterales del tubo del asa y tapas finales del tubo de poliamida PA6, negro.
Observaciones:
Otros largos y colores de asas disponibles bajo pedido.
Carga máxima:
mín. 800 N.
Version VR-20
|
unidad de medida
|
||||
|---|---|---|---|---|
| Tipo | ||||
| A | L |
Ejecución de Eloxal crudo
Núm. de pedido |

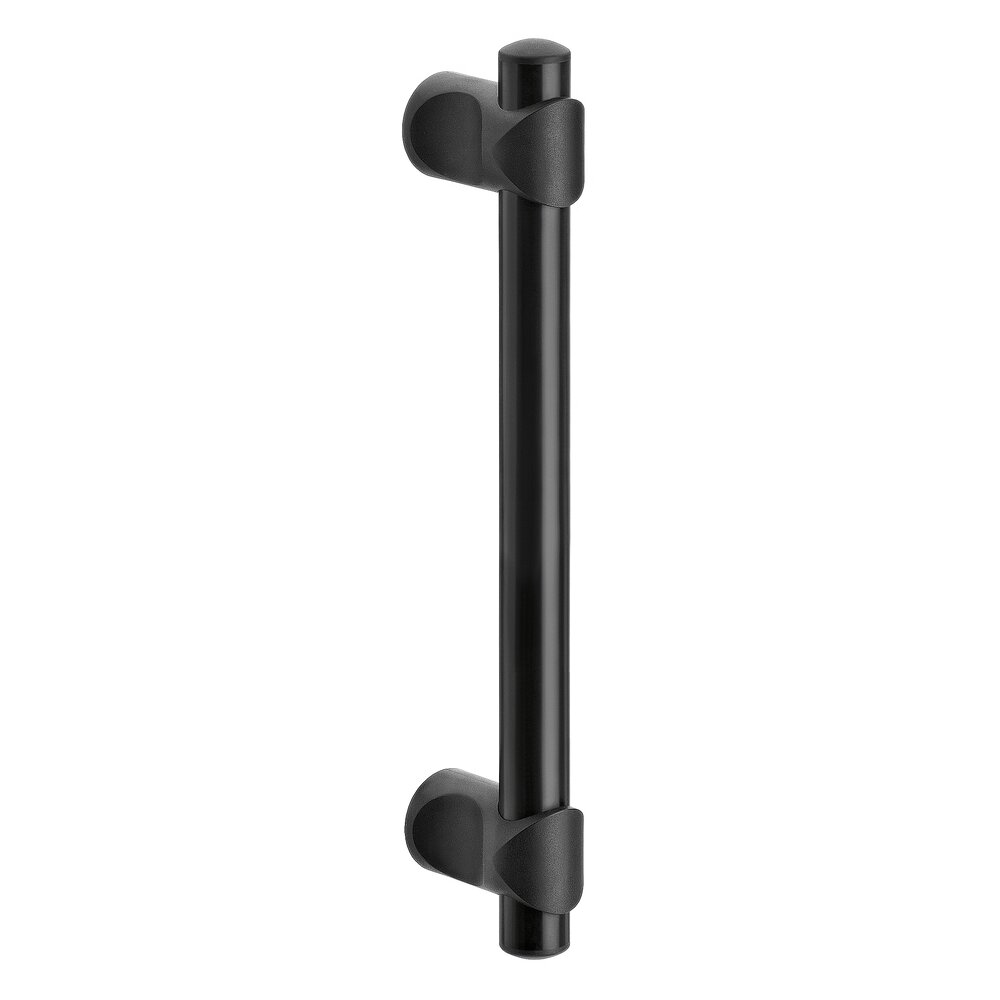

Aluminio anodizado negro
Núm. de pedido |
Acero inoxidable pulido
Núm. de pedido |
| A | L |
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
Acero inoxidable pulido
Núm. de pedido |
|---|---|---|---|---|
| A 200* | L 260 |
Ejecución de Eloxal crudo
Núm. de pedido VR-20.200.S01 3D+CAD |
Aluminio anodizado negro
Núm. de pedido VR-20.200.S04 3D+CAD |
Acero inoxidable pulido
Núm. de pedido VR-20.200.S37 3D+CAD |
| A 250* | L 310 |
Ejecución de Eloxal crudo
Núm. de pedido VR-20.250.S01 3D+CAD |
Aluminio anodizado negro
Núm. de pedido VR-20.250.S04 3D+CAD |
Acero inoxidable pulido
Núm. de pedido VR-20.250.S37 3D+CAD |
| A 300* | L 360 |
Ejecución de Eloxal crudo
Núm. de pedido VR-20.300.S01 3D+CAD |
Aluminio anodizado negro
Núm. de pedido VR-20.300.S04 3D+CAD |
Acero inoxidable pulido
Núm. de pedido VR-20.300.S37 3D+CAD |
Version VR-30
|
unidad de medida
|
||||
|---|---|---|---|---|
| Tipo | ||||
| A | L |
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
Acero inoxidable pulido
Núm. de pedido |
| A | L |
Ejecución de Eloxal crudo
Núm. de pedido |
Aluminio anodizado negro
Núm. de pedido |
Acero inoxidable pulido
Núm. de pedido |
|---|---|---|---|---|
| A 300* | L 390 |
Ejecución de Eloxal crudo
Núm. de pedido VR-30.300.S01 3D+CAD |
Aluminio anodizado negro
Núm. de pedido VR-30.300.S04 3D+CAD |
Acero inoxidable pulido
Núm. de pedido VR-30.300.S37 3D+CAD |
| A 400* | L 490 |
Ejecución de Eloxal crudo
Núm. de pedido VR-30.400.S01 3D+CAD |
Aluminio anodizado negro
Núm. de pedido VR-30.400.S04 3D+CAD |
Acero inoxidable pulido
Núm. de pedido VR-30.400.S37 3D+CAD |
| A 500* | L 590 |
Ejecución de Eloxal crudo
Núm. de pedido VR-30.500.S01 3D+CAD |
Aluminio anodizado negro
Núm. de pedido VR-30.500.S04 3D+CAD |
Acero inoxidable pulido
Núm. de pedido VR-30.500.S37 3D+CAD |
* variable gracias a empuñadura removible
| Piezas individuales | Núm. de pedido |
|---|
| Piezas individuales | Núm. de pedido |
|---|---|
| Piezas individuales Pinza de agarre, 1 pz. para tubo Ø 20 x 2,0 | Núm. de pedido VR-20.000.84 3D+CAD |
| Piezas individuales Pinza de agarre, 1 pz. para tubo Ø 30 x 1,5 | Núm. de pedido VR-30.000.84 3D+CAD |
| Piezas individuales Tapa final de tubo, 1 pz. para tubo Ø 20 x 2,0 | Núm. de pedido RK-VR.020.9005 3D+CAD |
| Piezas individuales Tapa final de tubo, 1 pz. para tubo Ø 30 x 1,5 | Núm. de pedido RK-VR.030.9005 3D+CAD |
